4 Монтаж
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение уровня
Соблюдайте следующие указания по измерительной схеме:
•
Устройство монтируется в удалении от потока заполнения
или опорожнения.
•
Устройство монтируется так, чтобы оно было защищено от
толчков давления при работе мешалок.

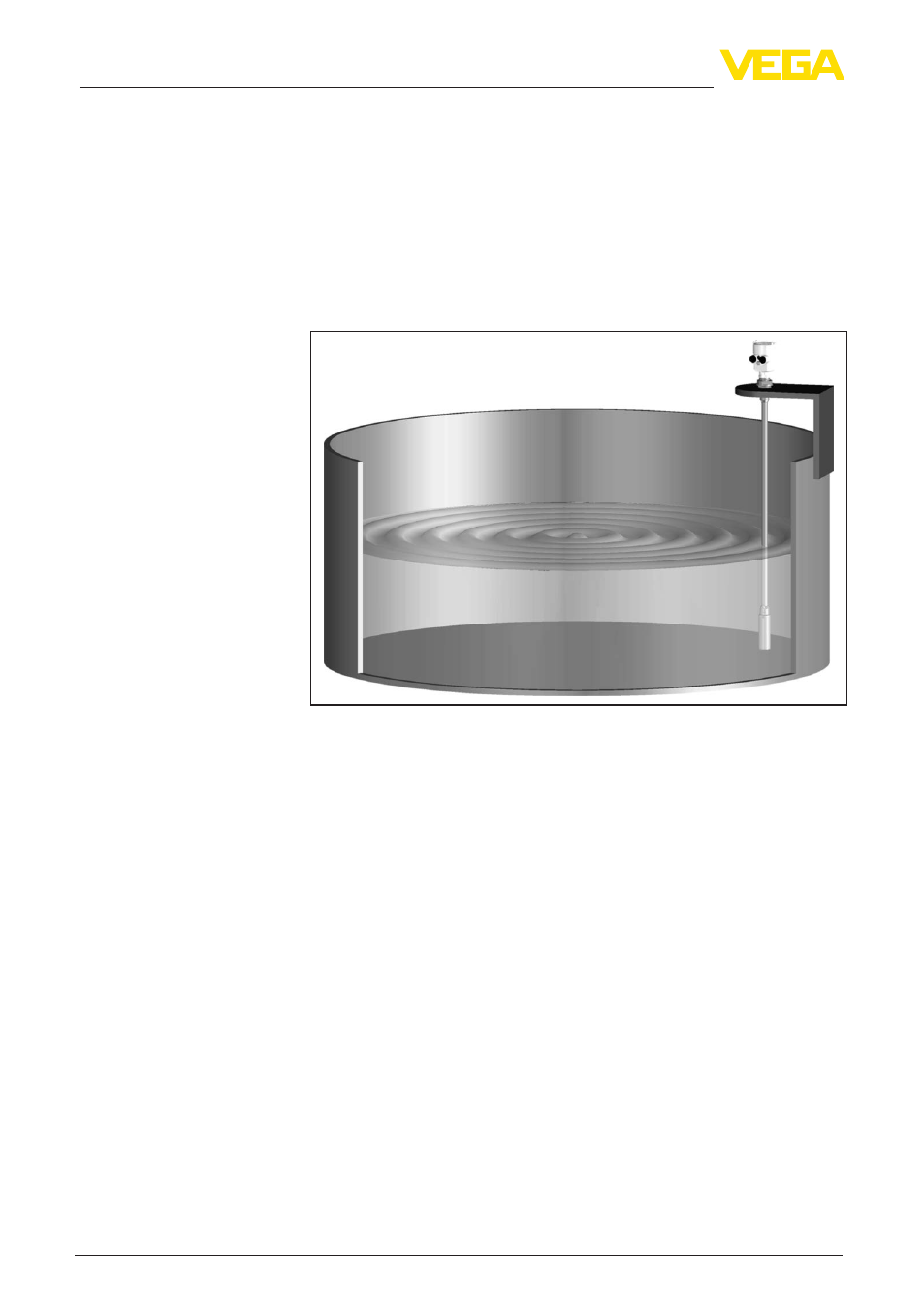

Рис. 7: Измерительная схема для измерения уровня
Измерительная схема
