39
9 Приложение
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
VEGASWING 66, исполнение с удлинительной трубкой
41
ø 33,7 mm
(1.33")
ø 21,3 mm
(0.84")
ø 29,2 mm
(1.15")
G 1, 1 NPT
40 mm (1.57"
)
85 mm (3.35"
) ø 29,2 mm
(1.15")
40 mm (1.57"
)
85 mm (3.35"
)
320 mm (12.60"
)
L
L
1
ø 33,7 mm
(1.33")
323 mm (12.72"
)
DN50 PN40

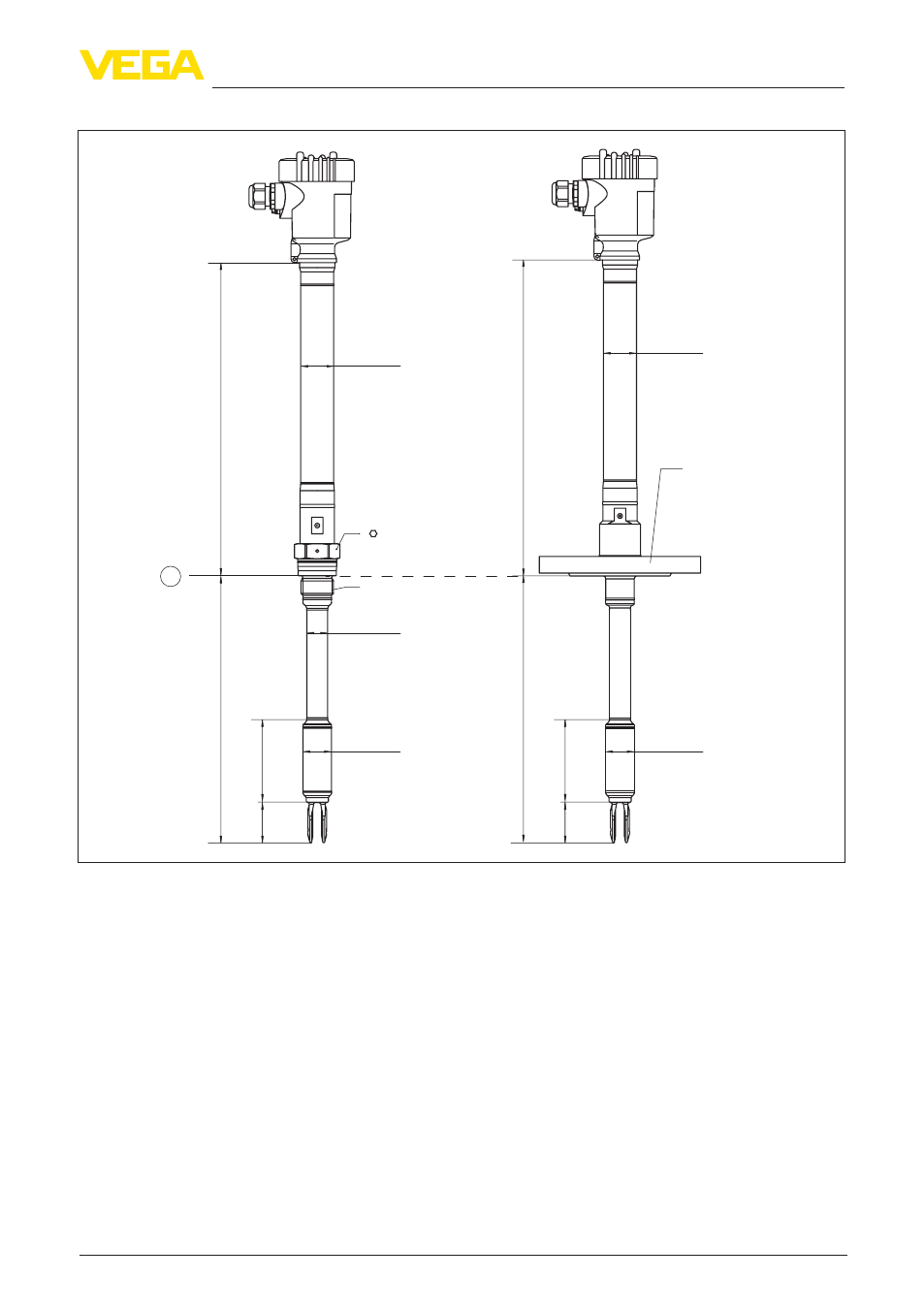

Рис. 46: VEGASWING 66, исполнение с удлинительной трубкой
L Длина датчика - см. Технические данные - Общие данные
1 Уплотнительная поверхность
