2 элементы настройки – Инструкция по эксплуатации VEGA VEGASWING 66 - transistor (NPN-PNP) With SIL qualification
Страница 22
22
6 Пуск в эксплуатацию
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
6.2 Элементы настройки
4
1
5
3
2
T

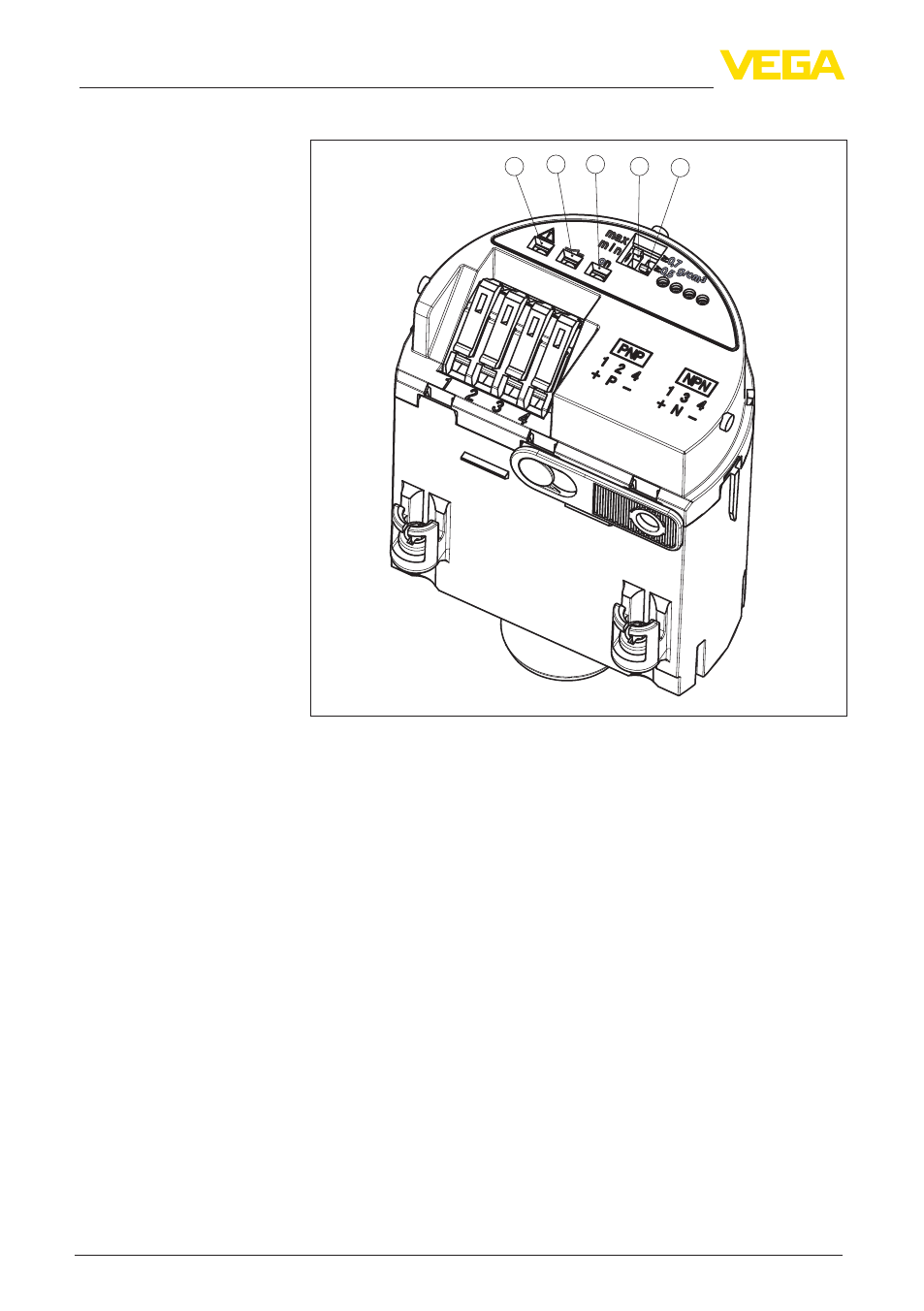

Рис. 15: Блок электроники - транзисторный выход
1 Красный индикатор (светодиод)
2 Желтый индикатор (светодиод)
3 Зеленый индикатор (светодиод)
4 DIL-переключатель режимов работы
5 DIL-переключатель установки чувствительности
Устройство контролирует частоту вибрации, температуру
электроники и внутренние функции устройства.
•
Горит красный светодиод = неисправность
•
Выход закрыт
Светодиодный индикатор состояния переключения выхода
Переключателем режимов работы (4) можно изменить
состояние переключения и вместе с ним функцию светодиодного
индикатора состояния переключения.
•
Горит желтый светодиод = выход открыт
•
Горит зеленый светодиод = рабочее напряжение включено
Посредством переключателя режимов (max/min) можно
установить состояние переключения в соответствии с
Функциональной таблицей (max - сигнализация максимального
Светодиодный индика-
тор (1) - состояние неис-
правности (красный)
Светодиодный индика-
тор (2) - состояние пере-
ключения (желтый)
Светодиодный индика-
тор (3) - рабочий режим
(зеленый)
Переключатель режи-
мов работы (4)
