6 Пуск в эксплуатацию
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
уровня или защита от переполнения, min - сигнализация
минимального уровня или защита от сухого хода).
С помощью DIL-переключателя (5) можно установить точку
переключения для жидкостей с плотностью от 0,5 до 0,7 г/см³
(от 0.018 до 0.025 lbs/in³). Заводская установка соответствует
плотности продукта ≥0,7 г/см³ (0.025 lbs/in³). Для продуктов
с меньшей плотностью переключатель следует установить
на ≥0,5 г/см³ (0.018 lbs/in³). Положение точки переключения
дано относительно плотности воды 1 г/см³ (0.036 lbs/in³). Для
продуктов с иной плотностью следует учитывать смещение
положения точки переключения либо в сторону корпуса, либо в
сторону конца вилки.
Примечание:
Следует учитывать, что датчик будет обнаруживать пену с
плотностью > 0,45 г/см³ (0.016 lbs/in³), что может привести к
ошибкам при применении для защиты от сухого хода.
Примечание:
При процессах, протекающих с сильным кипением или
предельным газовыделением, плотность газожидкостной смеси
на поверхности может быть такой малой, что датчик более
ее не обнаруживает. Это может привести к неправильному
срабатыванию сигнала переключения.

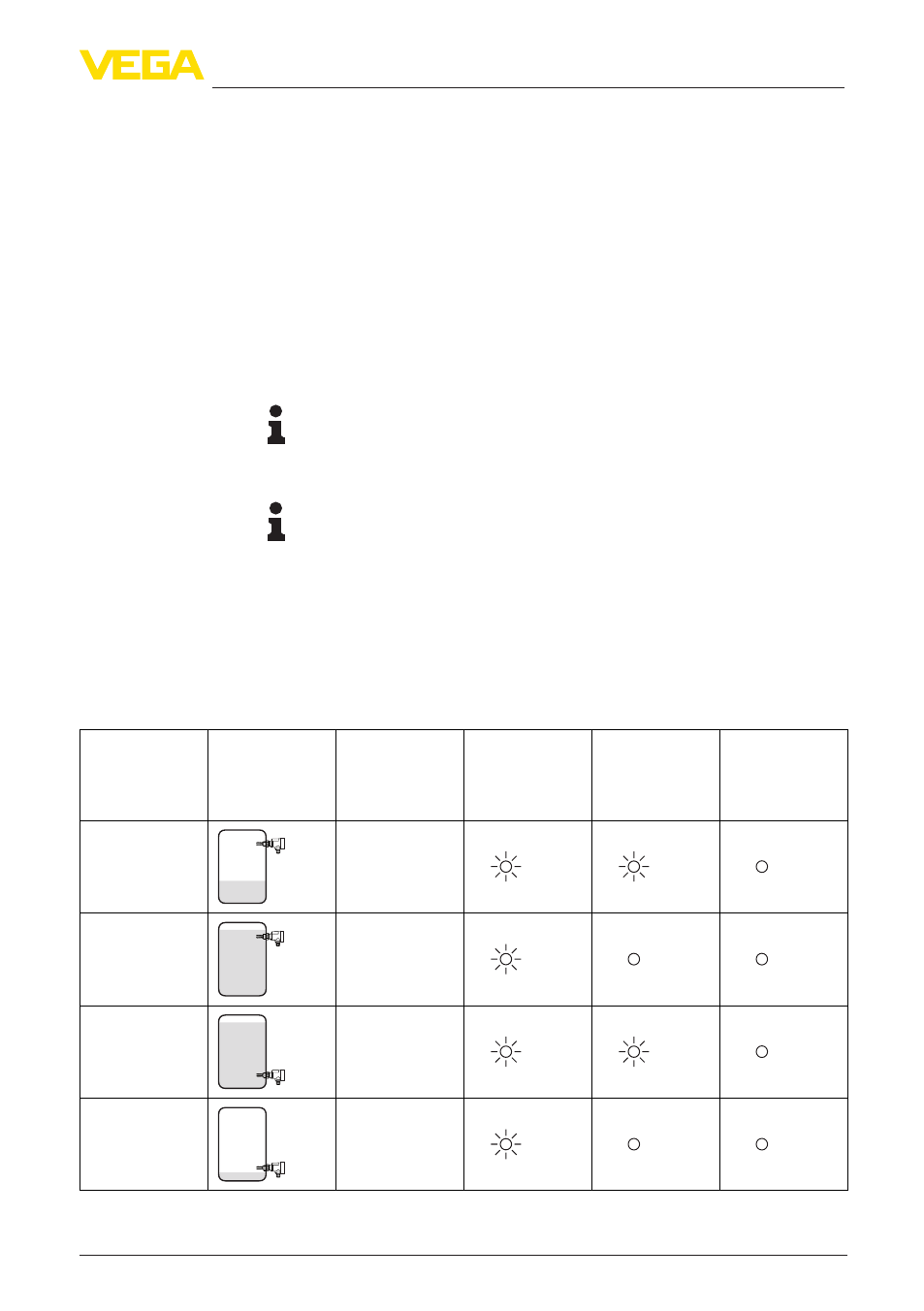

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
Светодиод -
зеленый
Питание
Светодиод -
желтый
Состояние пе-
реключения
Светодиод -
красный
Сигнал неис-
правности
Режим работы
max.
Защита от пере-
полнения
закрыт
Режим работы
max.
Защита от пере-
полнения
открыт
Режим рабо-
ты min.
Защита от сухо-
го хода
закрыт
Режим рабо-
ты min.
Защита от сухо-
го хода
открыт
Переключение чувстви-
тельности (5)
