5 Подключение к источнику питания
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Ослабить гайку кабельного ввода.
3. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4. Вставить кабель в датчик через кабельный ввод.
5. Открыть контакты с помощью отвертки.
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты с помощью отвертки.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex d.
1
3
2
4
4
4

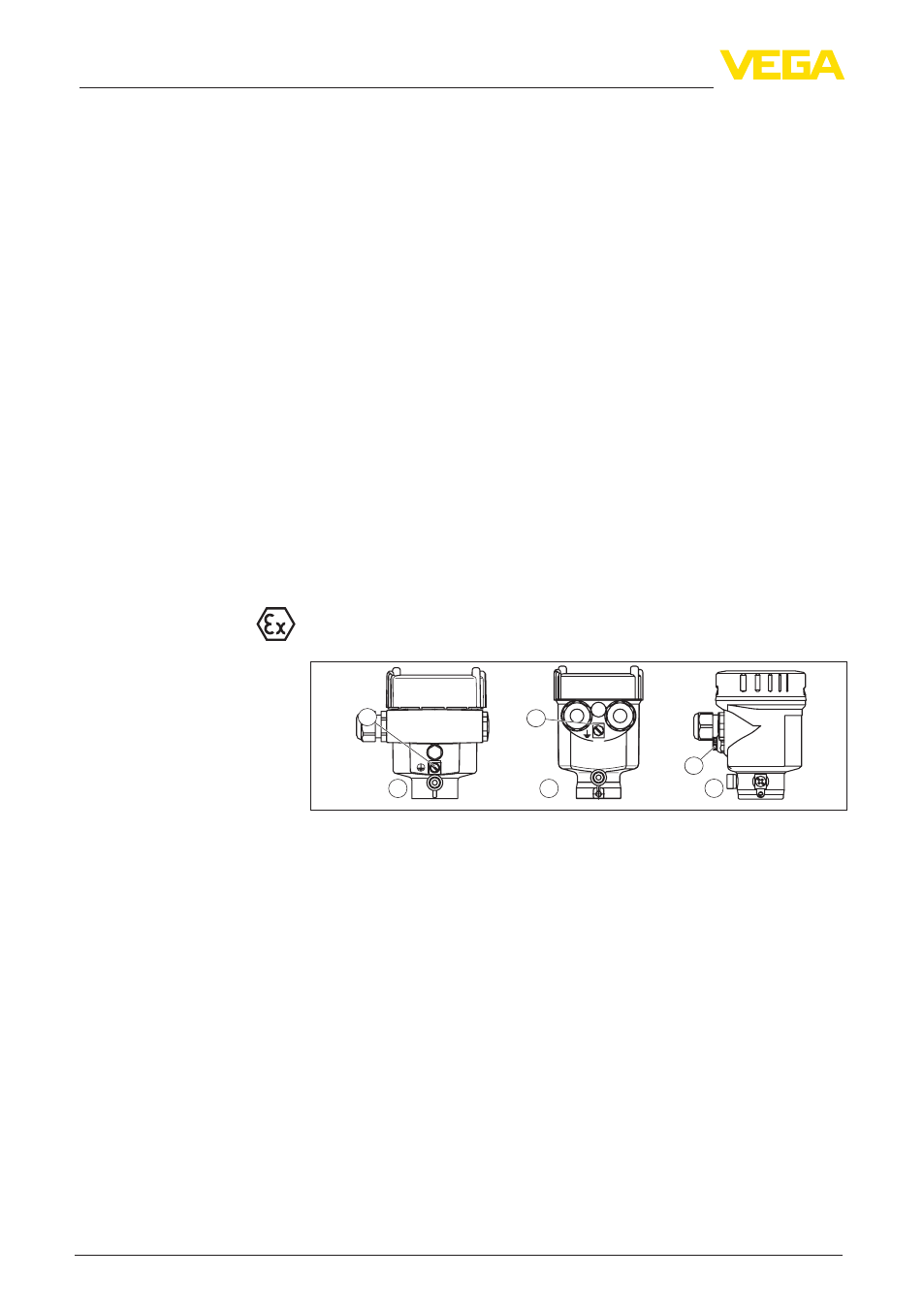

Рис. 11: Однокамерный корпус из различных материалов
1 Алюминий
2 Нержавеющая сталь, точное литье
3 Нержавеющая сталь, электрополированный (не для Ex d)
4 Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (не для Ex d)
Обзор корпусов
