12
4 Монтаж
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
1
2

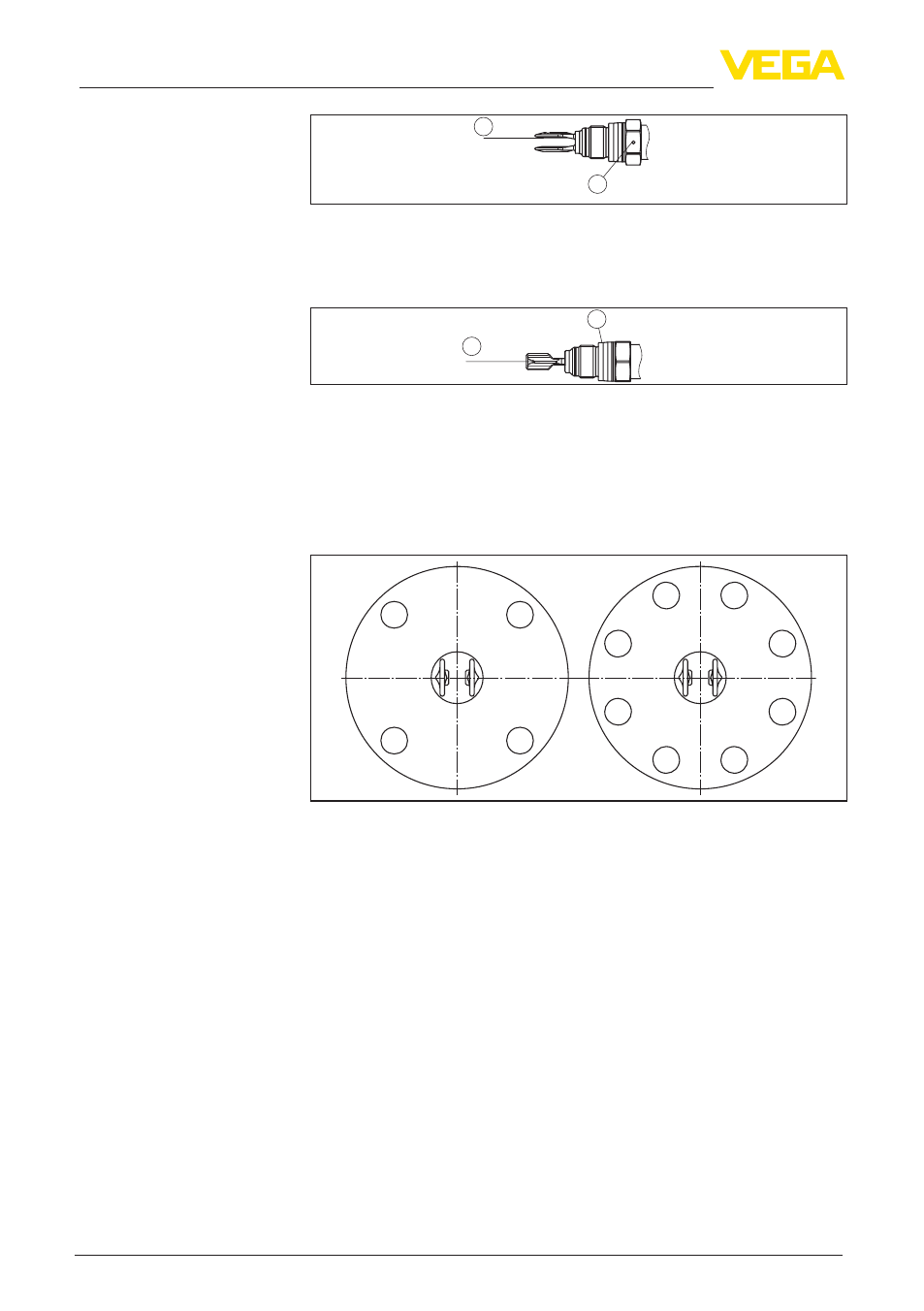

Рис. 4: Горизонтальный монтаж
1 Точка переключения
2 Ориентация: при резьбовом исполнении - по маркировке сверху, при
фланцевом исполнении - по отверстиям на фланце
1
2
Рис. 5: Горизонтальный монтаж (рекомендуемое положение, особенно
для липких продуктов)
1 Точка переключения
2 Ориентация: при резьбовом исполнении - по маркировке сверху, при
фланцевом исполнении - по отверстиям на фланце
Ниже показана ориентация вилки по отверстиям во фланце у
фланцевого исполнения прибора.
Рис. 6: Ориентация вилки при фланцевом исполнении
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(например там, где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
Влажность
