Влияние плотности продукта на точку переключения
1
2
4
3
5
6
1,2
(0,043)
1
(0,036)
0,8
(0,029)
0,6
(0,022)
1,4
(0,051)
1,6
(0,058)
1,8
(0,065)
2
(0,072)
2,2
(0,079)
2,4
(0,087)
10 (0.39")
0
0,4
(0,014)
8 (0.31")
6 (0.24")
4 (0.16")
2 (0.08")
-2 (-0.08")
-4 (-0.16")
-6 (-0.24")
-8 (-0.31")
-10 (-0.39")
mm

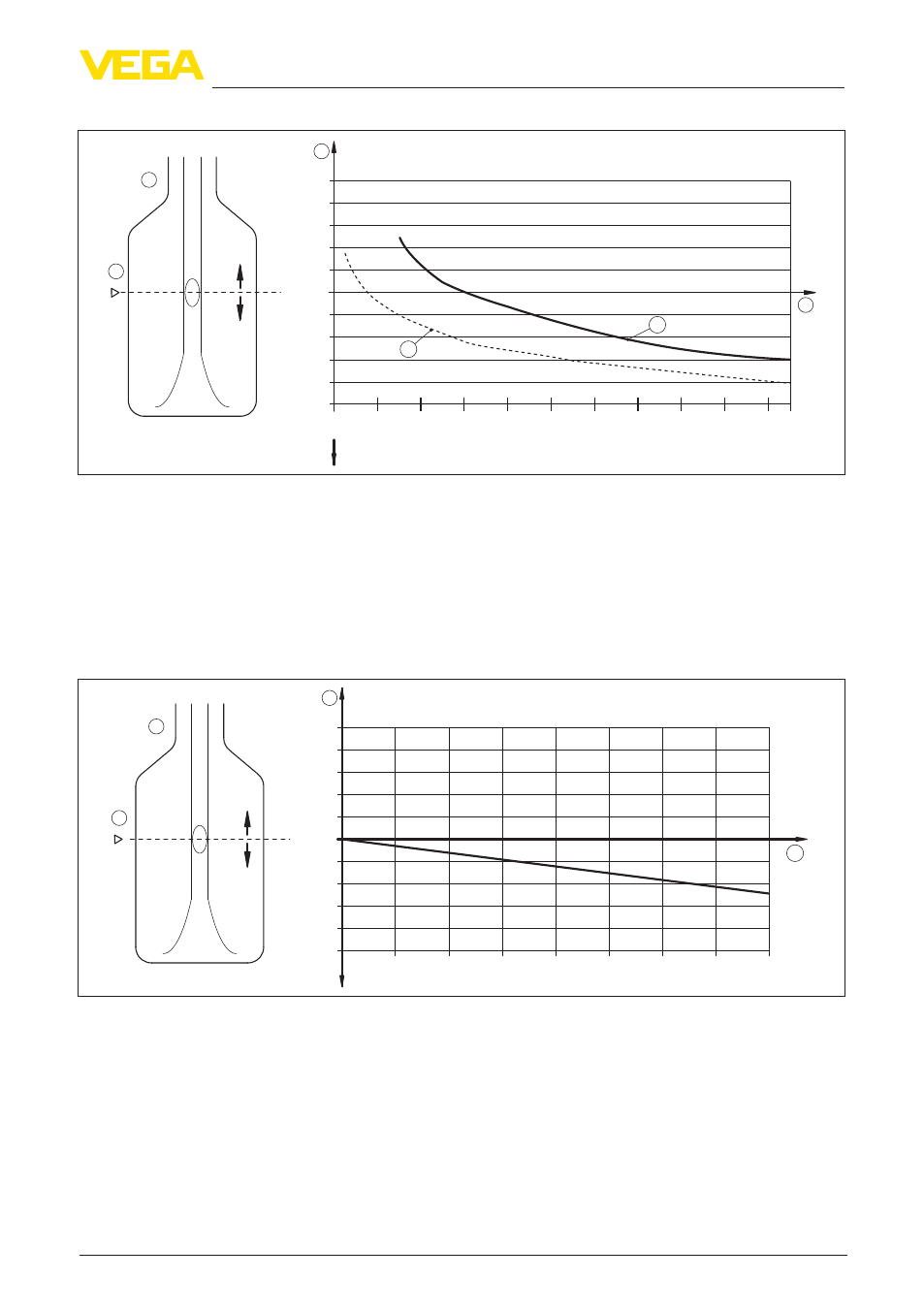

Рис. 38: Влияние плотности продукта на точку переключения
1 Смещение точки переключения, mm (in)
2 Плотность продукта, г/см³ (lb/in³)
3 Установка переключателя 0,5 г/см³ (0.018 lb/in³)
4 Установка переключателя 0,7 г/см³ (0.025 lb/in³)
5 Точка переключения при исходных условиях (метка)
6 Вибрирующая вилка
Влияние давления процесса на точку переключения
1
2
3
4
20
(290)
60
(870)
40
(580)
80
(1160)
100
(1450)
10 (0.39")
8 (0.31")
6 (0.24")
4 (0.16")
2 (0.08")
-2 (-0.08")
-4 (-0.16")
-6 (-0.24")
-8 (-0.31")
-10 (-0.39")
mm
0
120
(1740)
140
(2030)
160
(2320)
Рис. 39: Влияние давления процесса на точку переключения
1 Смещение точки переключения, mm (in)
2 Давление процесса, bar (psig)
3 Точка переключения при исходных условиях (метка)
4 Вибрирующая вилка
Воспроизводимость 0,1 мм (0.004 in)
Гистерезис прибл. 2 мм (0.08 in) при вертикальном монтаже
Задержка переключения прибл. 1 с (вкл/выкл)
Измерительная частота прибл. 1400 Hz
