VEGA VEGASWING 66 - transistor (NPN-PNP) With SIL qualification - Инструкция (Страница 37)

37
9 Приложение
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930

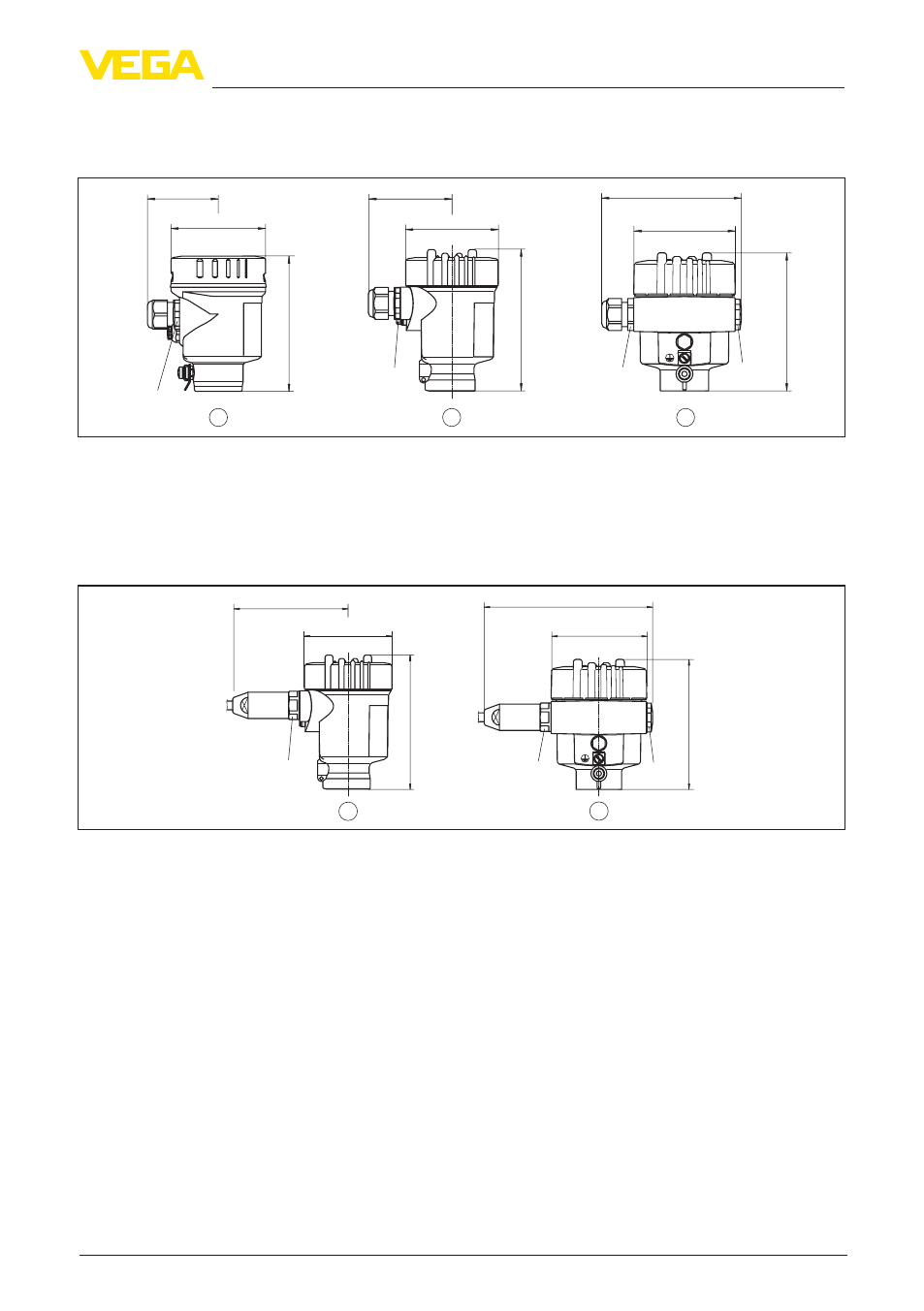

9.2 Размеры
Корпус со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
2 1 3
~ 69 mm
(2.72")
ø 79 mm
(3.11")
11
7 mm
(4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
11
2 mm
(4.41"
)
M20x1,5/
½ NPT
~ 116 mm
(4.57")
ø 86 mm
(3.39")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
Рис. 43: Исполнения корпуса со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1 Корпус из нержавеющей стали, электрополированный
2 Корпус из нержавеющей стали, точное литье
3 Алюминиевый корпус
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm
(5.91")
ø 84 mm
(3.31")
M20x1,5 M20x1,5 M20x1,5
1 2
Рис. 44: Исполнения корпуса со степенью защиты IP 66/IP 68 (1 bar)
1 Корпус из нержавеющей стали, точное литье
2 Алюминиевый корпус
