19
5 Подключение к источнику питания
VEGASWING 66 • - транзистор (NPN/PNP)
44951-R
U-130930
7
4
6
1
5 3
2
min
max
g / cm3
0,7
0,5
T
on
4 3 2 1
2 1 4 3 1 4
PNP NPN
N P

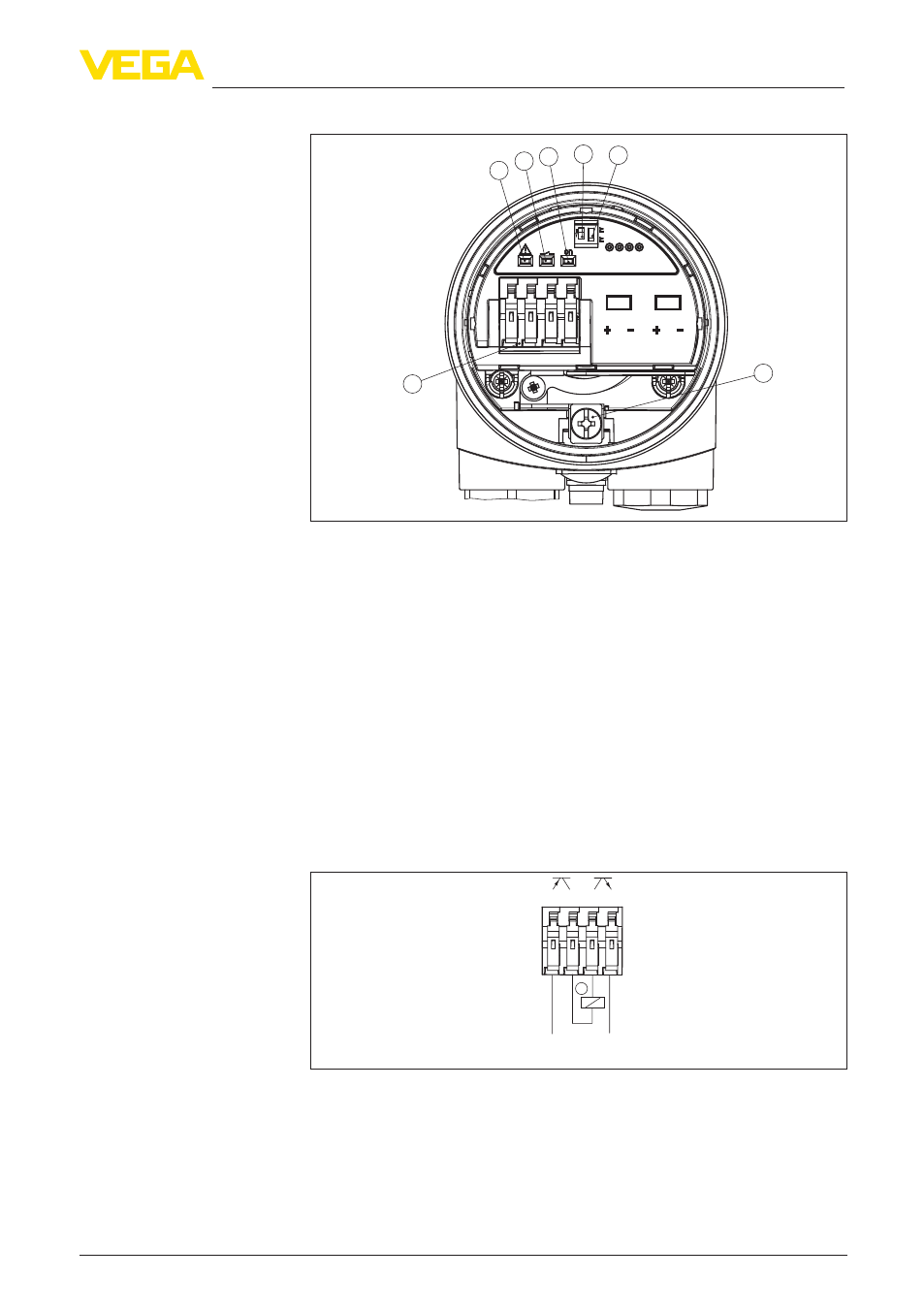

Рис. 12: Отсек электроники и подключения (однокамерный корпус)
1 Светодиодный индикатор - состояние неисправности (красный)
2 Светодиодный индикатор - состояние переключения (желтый)
3 Светодиодный индикатор - рабочий режим (зеленый)
4 Переключатель режимов работы для выбора режима переключения
(min./max.)
5 DIL-переключатель установки чувствительности
6 Клемма заземления
7 Соединительные клеммы
VEGASWING 66 подключается по принципу тока покоя, т.е.
чтобы при срабатывании сигнала предельного уровня, обрыве
цепи или неисправности цепь тока переключения размыкалась
(безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами.
1 2 3 4
+ -
+ -
1
Рис. 13: Подключение для управления, например, реле
1 Нагрузка
Для управления входами контроллера
Отсек электроники и
подключения
Схема подключения
