9 Примеры применения
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
заполнении до 90 % должен включаться второй насос. При
заполнении до 10 % оба насоса должны выключаться.
В поле навигации DTM выберите меню "Место измерения -
Выходы - Реле".
•
Для Реле 1 и 2 установите режим работы "Управление
насосами 2".
•
Для реле установите следующие точки переключения:
– Реле 1 Верхняя точка переключения = 80,0 %
– Реле 1 Нижняя точка переключения = 10,0 %
– Реле 2 Верхняя точка переключения = 90,0 %
– Реле 2 Нижняя точка переключения = 10,0 %

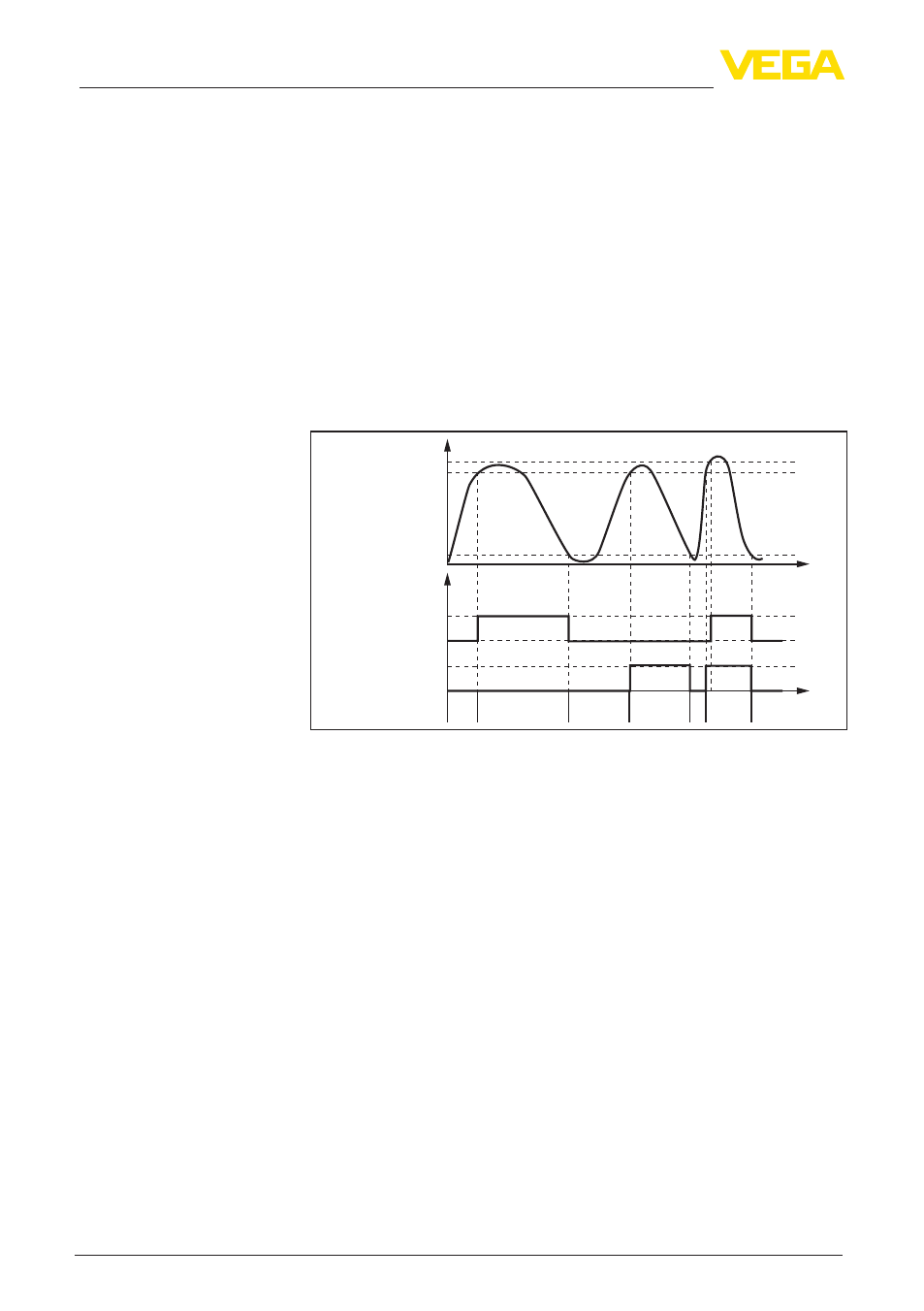

На диаграмме ниже показано, как будет работать управление
насосами 2 при приведенных в данном примере установках.
Rel. 1: 80% On
On
Off
Off
On
Rel. 2: 90% On
Rel. 1, 2: 10% Off
10
30
20
20
15
t [h]
5
Rel. 1
Rel. 2
Рис. 10: Пример управления насосами 2
При управлении насосами имеется также возможность
включения дополнительного контроля насоса. Для этого
нужен ответный сигнал на соответствующем цифровом входе.
Цифровые входы назначены для реле как 1:1. Цифровой вход 1
действует на реле 1 и т.д.
Если для какого-либо реле был включен контроль насоса,
то при включении реле запускается таймер (время задается
через параметр "Время ответного сигнала"). Если в течение
определенного времени ответного сигнала на соответствующий
цифровой вход приходит ответный сигнал от насоса, реле насоса
остается включенным, в противном случае реле немедленно
выключается и выдается сигнал неисправности. Сигнал
неисправности выдается и выключение реле происходит также
в том случае, если реле уже включено, а ответный сигнал насоса
в течение времени работы насоса изменяется. Дополнительно
будет выполнен поиск еще выключенного реле управления
насосами, и оно будет включено вместо неисправного реле.
Сигнал Low на цифровом входе будет обработан как сигнал
ошибки насоса.
Начальная установка
Контроль насоса
