9 Примеры применения
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
0% = 4 mA
5% = 4,8 mA
40% = 10,4 mA
100% = 20 mA
1
2
3

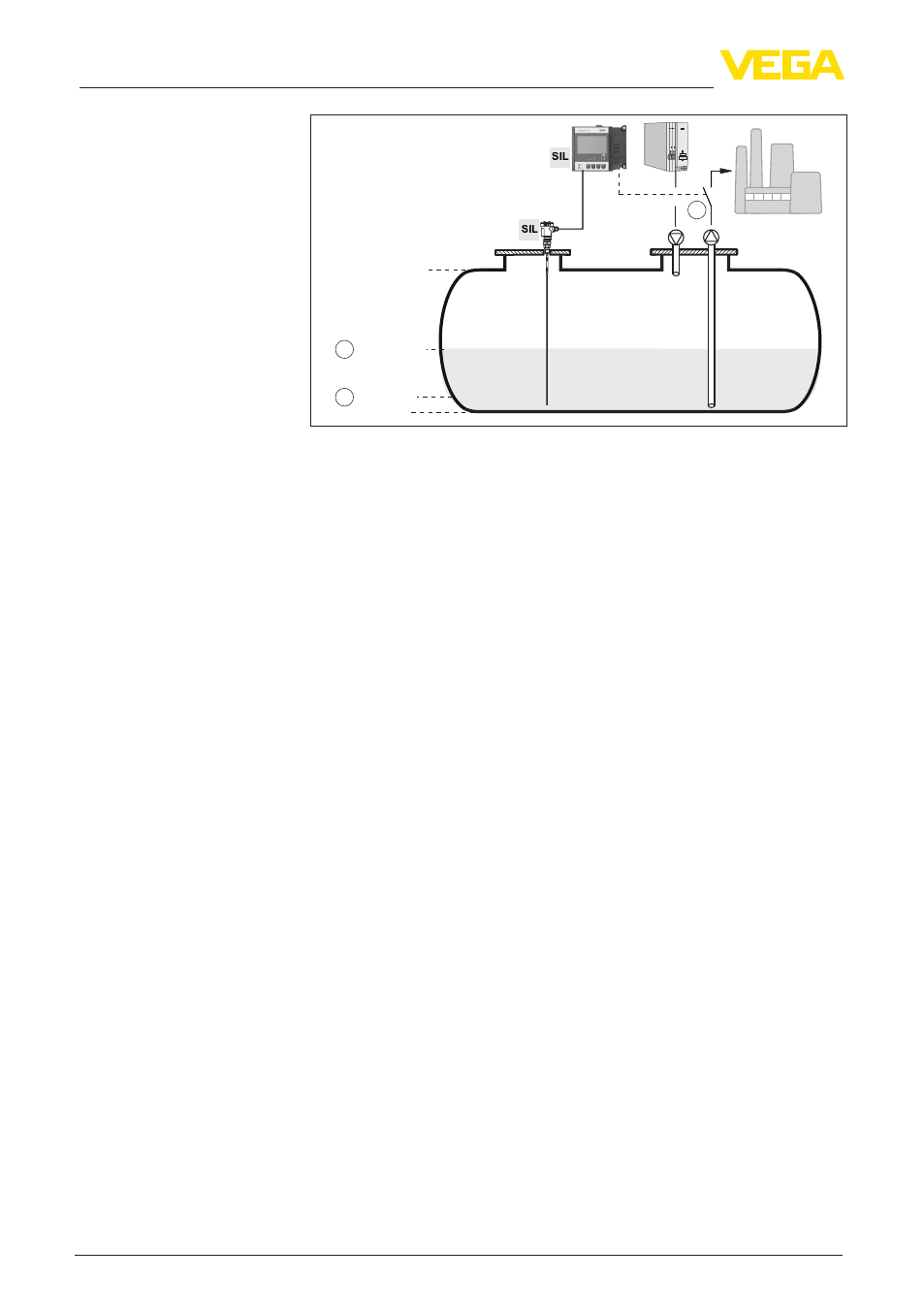

Рис. 9: Защита от сухого хода по SIL2
1 SIL-реле 3 устройства VEGAMET 391 mit SIL-Qualifikation
2 Верхняя точка переключения Hi (ВКЛ) SIL-реле 3
3 Нижняя точка переключения Lo (ВЫКЛ) SIL-реле 3
Горизонтальная цилиндрическая емкость имеет объем 10000
литров. Измерение выполняется посредством уровнемера
с направленными микроволнами. Емкость опорожняется
с помощью насоса, управляемого контроллером. Реле 3
устройства VEGAMET при этом промежуточно подключено
для защиты от сухого хода. Минимальный объем должен быть
при высоте заполнения 5 %, что для нормальной емкости по
калибровочной таблице равно 181 литру. На дисплее устройства
объем заполнения должен индицироваться в литрах.
Выполнить установку в соответствии с указаниями руководства
по эксплуатации датчика. Выполнять такую установку на самом
устройстве формирования сигнала не требуется.
Для правильной индикации заполнения емкости в процентах,
необходимо выполнить линеаризацию. Для этого, в соответствии
с руководством по эксплуатации датчика, выбрать кривую
линеаризации "Горизонтальный цилиндр". Выполнять такую
установку на самом устройстве формирования сигнала не
требуется.
Для индикации объема заполнения в литрах, необходимо на
устройстве формирования сигнала в меню "Место измерения -
Пересчет" в качестве единицы ввести "Объем" в литрах и задать
значения пересчета, например: 100 % ≙ соответствует 10000
литров и 0 % ≙ соответствует 0 литров.
Режим работы реле 3 должен быть установлена на "Защиту от
сухого хода". Точки переключения устанавливаются следующим
образом:
•
Точка включения (точка переключения Hi) 40 % ≙ 10,4 mA
•
Точка выключения (точка переключения Lo) 5 % ≙ 4,8 mA
Пример
Установка
Линеаризация
Пересчет
Реле
