7 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
7 Настройка с помощью встроенного
модуля индикации и настройки
7.1 Система настройки
Встроенный модуль индикации и настройки предназначен
для индикации измеренных значений, настройки и
диагностики устройства VEGAMET 391 mit SIL-Qualifikation.
Настройка выполняется с помощью четырех клавиш и ясного
операционного меню с возможностью выбора языка меню. На
дисплее с подсветкой информация выводится в текстовом,
цифровом и графическом виде.
При настройке посредством встроенного настроечного модуля
некоторые функции не доступны или ограничены (например,
установки для измерения расхода). Для выполнения таких
установок необходим компьютер с программным обеспечением
PACTware и соответствующим DTM.
OK
ESC
on
VEGAMET 391
1 2
SIL
3 4
4
5
3
2
1

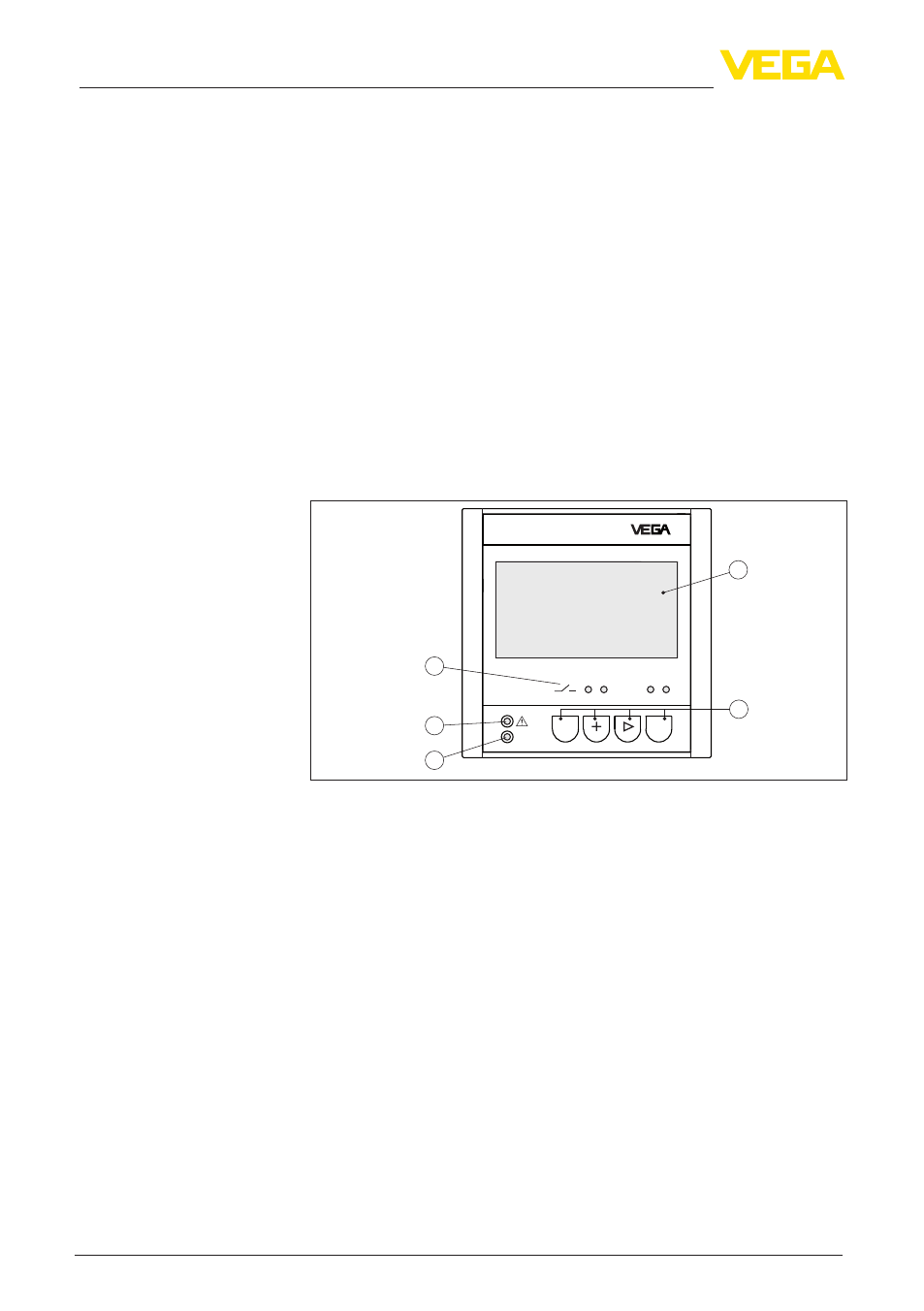

Рис. 6: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
3 Индикатор готовности к работе
4 Индикация состояния: Неисправность
5 Индикация состояния: Рабочие реле 1 … 4
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– смена меню
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
Функция
Элементы индикации и
настройки
Функции клавиш
