15
5 Подключение к источнику питания
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
5.3 Схема подключения
8
7
11
10
3
9
5
4
2
1
6
12
17
18
14
15
22
16
20
21
23
24
19
13
29
30
26
27
34
28
32
33
35
36
31
25
+
-
L+
N-
+
+ +
-
-
4
3
7 8
9
1
5
6
2
10
11
OK
ESC
on
1 2
SIL
3 4

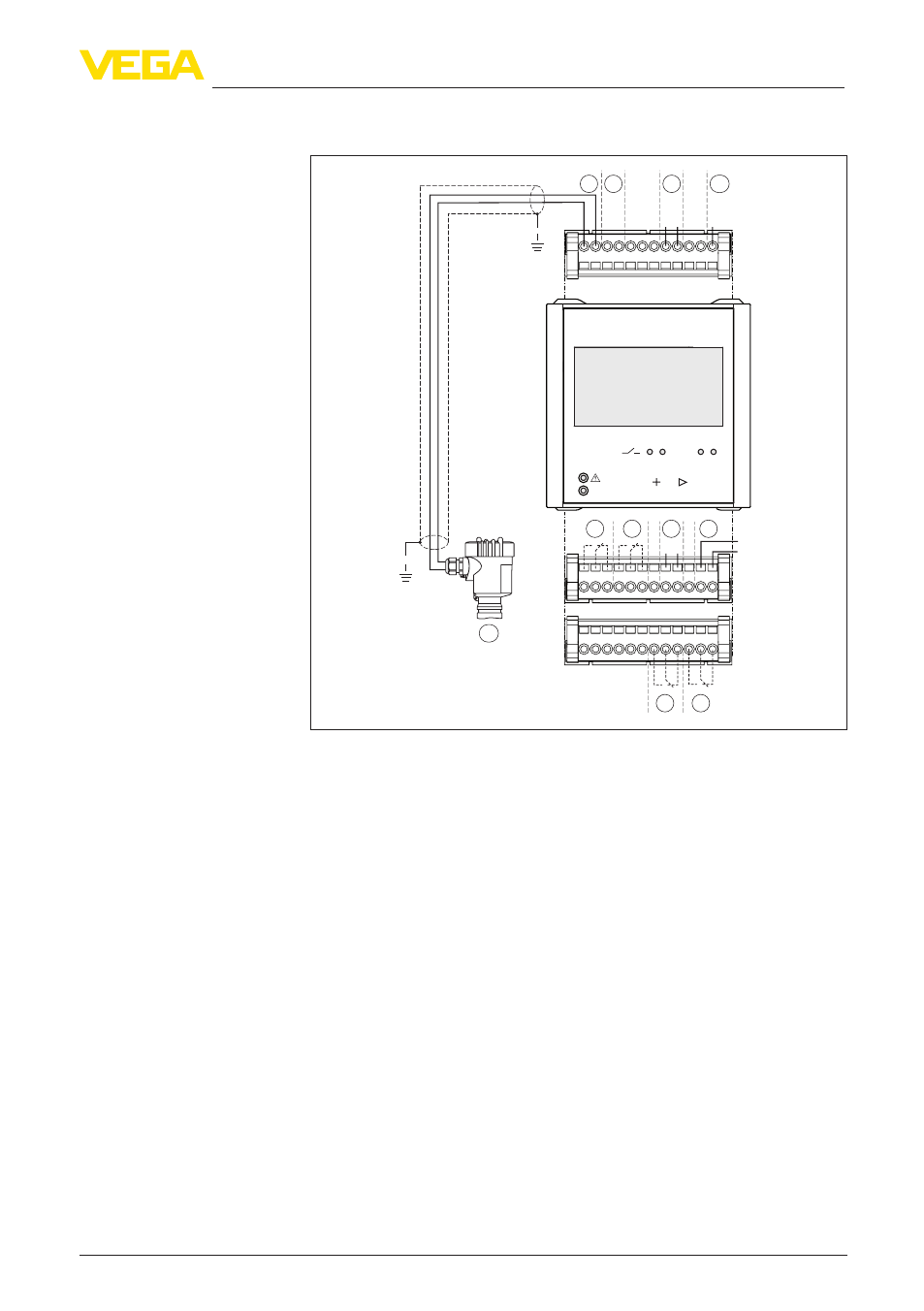

Рис. 5: Схема подключения с двухпроводным датчиком
1 Реле 1
2 Реле 2 (дополнительно, реле сигнала неисправности)
3 Реле 3 (SIL)
4 Реле 4 (SIL)
5 Токовый выход
6 Рабочее напряжение устройства формирования сигнала
7 Вход данных измерения и питание датчика (активный вход)
8 Подключение HART-модема для параметрирования датчика
9 Цифровой вход 1 и 2
10 Общая масса для цифровых входов 1/2
11 Датчик 4 … 20 mA/HART (двухпроводное исполнение)
Схема подключения
для двухпроводного
датчика
