9 Примеры применения
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
0% = 4 mA
90% = 18,4 mA
100% = 20 mA
60% = 13,6 mA
1
2
3

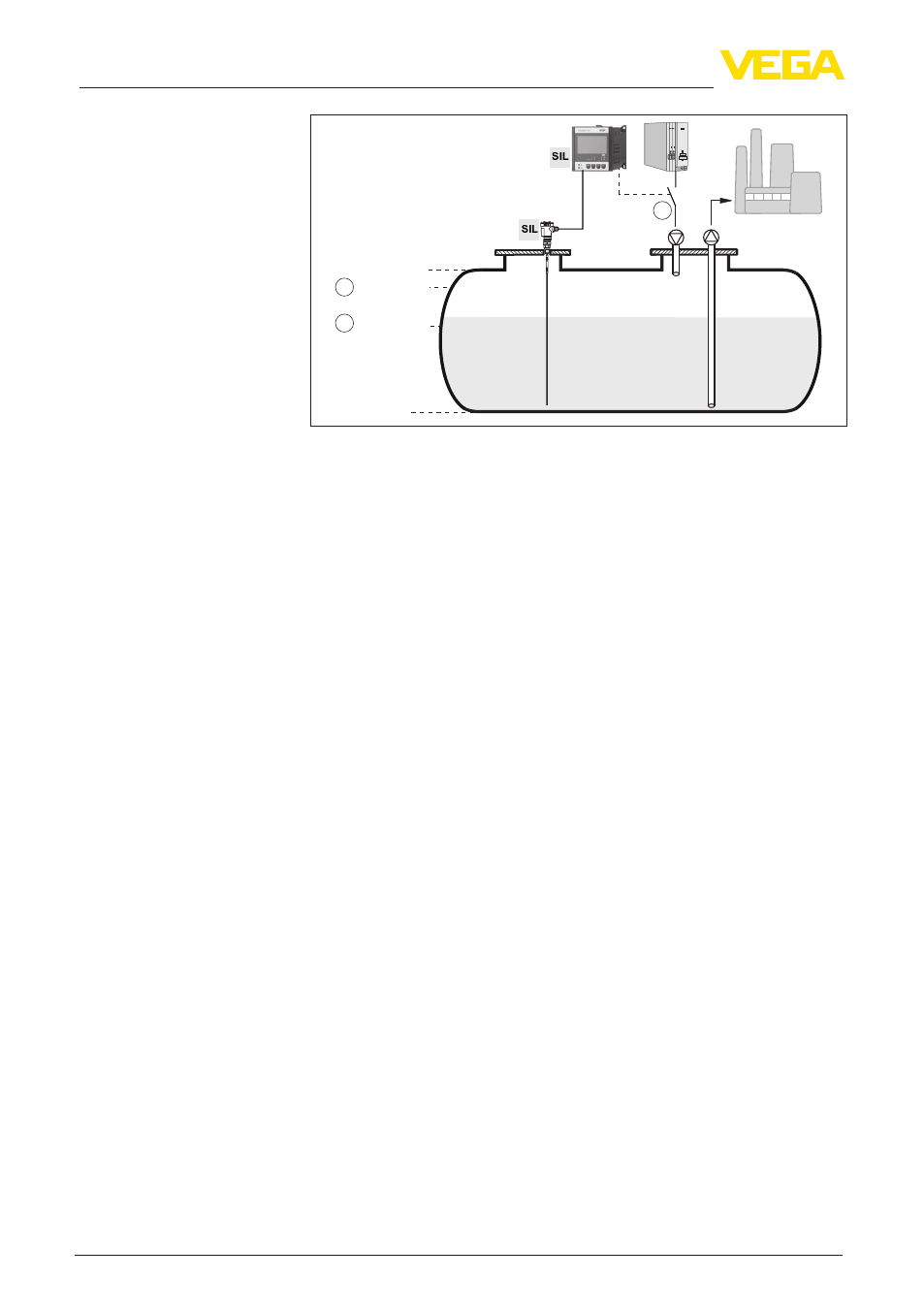

Рис. 8: Защита от переполнения по SIL2
1 SIL-реле 3
2 Верхняя точка переключения Hi (ВЫКЛ) SIL-реле 3
3 Нижняя точка переключения Lo (ВКЛ) SIL-реле 3
Горизонтальная цилиндрическая емкость имеет объем 10000
литров. Измерение выполняется посредством уровнемера
с направленными микроволнами. Емкость заполняется
с помощью насоса, управляемого контроллером. Реле 3
устройства VEGAMET при этом промежуточно подключено для
защиты от переполнения. Максимальный объем должен быть
при высоте заполнения 90 %, что для нормальной емкости
по калибровочной таблице равно 9538 литрам. На дисплее
устройства объем заполнения должен индицироваться в литрах.
Выполнить установку в соответствии с указаниями руководства
по эксплуатации датчика. Выполнять такую установку на самом
устройстве формирования сигнала не требуется.
Для правильной индикации заполнения емкости в процентах,
необходимо выполнить линеаризацию. Для этого, в соответствии
с руководством по эксплуатации датчика, выбрать кривую
линеаризации "Горизонтальный цилиндр". Выполнять такую
установку на самом устройстве формирования сигнала не
требуется.
Для индикации объема заполнения в литрах, необходимо на
устройстве формирования сигнала в меню "Место измерения -
Пересчет" в качестве единицы ввести "Объем" в литрах и задать
значения пересчета, например: 100 % ≙ соответствует 10000
литров и 0 % ≙ соответствует 0 литров.
Режим работы реле 3 должен быть установлена на "Защиту
от переполнения". Точки переключения устанавливаются
следующим образом:
•
Точка выключения (точка переключения Hi) 90 % ≙ 18,4 mA
•
Точка включения (точка переключения Lo) 60 % ≙ 13,6 mA
Пример
Установка
Линеаризация
Пересчет
Реле
