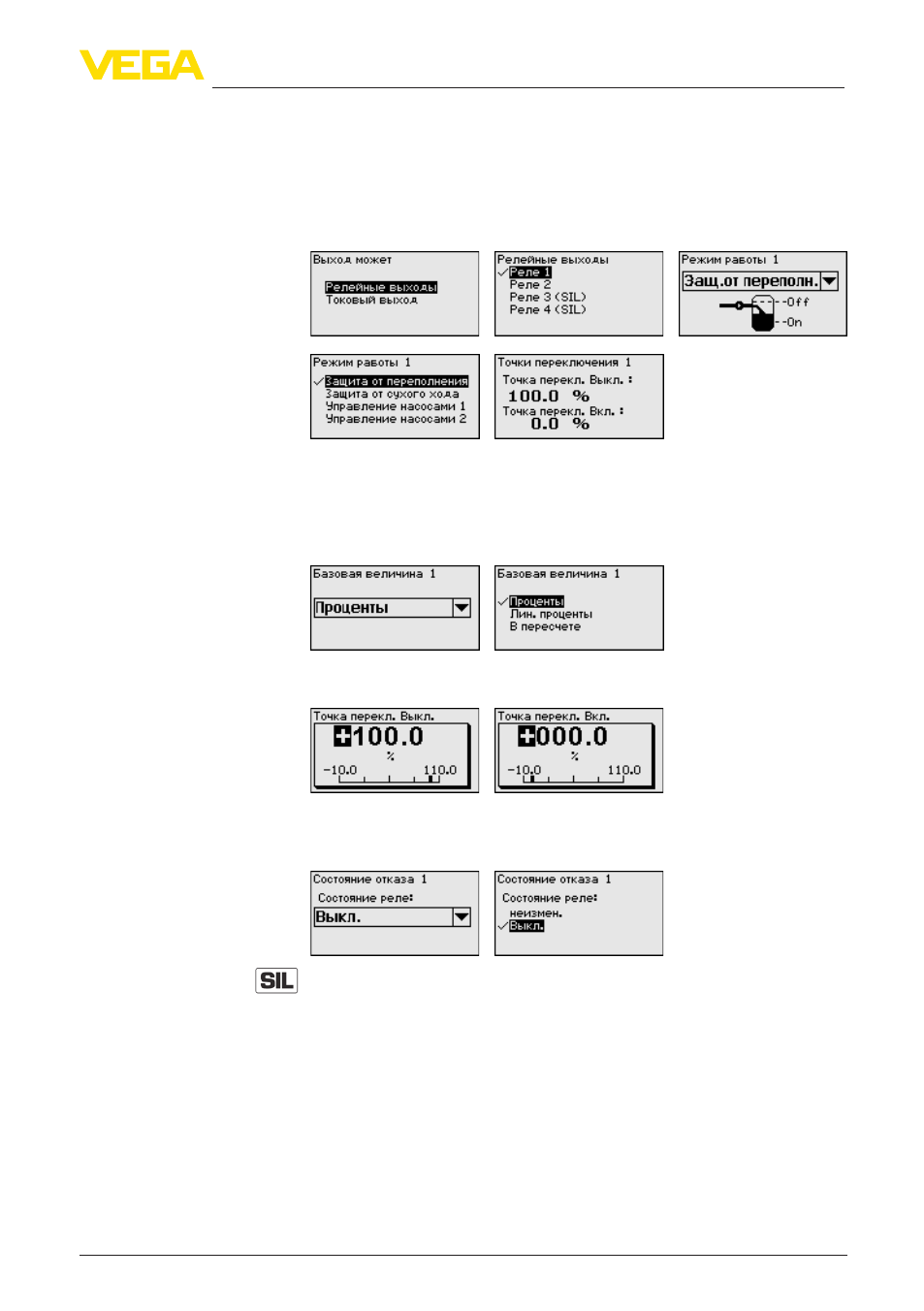

7 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
Дополнительные режимы работы "Окно переключения", "Расход"
и "Тенденция" можно настроить только через PACTware и DTM.
Реле 2 может быть альтернативно конфигурировано как реле
сигнала неисправности. В примере ниже показана установка
для защиты от переполнения. Дальнейшую информацию об
управлении насосами см. в гл. "Примеры применения".
Выберите желаемый режим работы и сохраните нажатием [OK].
Нажатием [->] выполняется переход к следующему пункту меню.
1. Теперь нужно выбрать базовую величину для точек
переключения реле. Нажатием [->] перейти к следующему
пункту меню.
2. Введите точки переключения для включения и выключения
реле.
В следующем окне можно выбрать состояние реле в случае
неисправности: реле может либо оставаться без изменения,
либо выключаться.
Через опцию "Выходы" выполняется назначение релейных/
токовых выходов. Реле 3/4 связаны с концепцией безопасности
SIL, поэтому для этих реле, в отличие от реле 1/2, возможности
настройки ограничены.
Сначала нужно выбрать требуемый режим работы ("Защита от
переполнения/Защита от сухого хода").
•
Защита от переполнения: реле должно выключаться при
достижении max. значения уровня (безопасное обесточенное
состояние) и снова включаться при достижении min. значения
уровня (точка включения < точки выключения).
•
Защита от сухого хода: реле должно выключаться при
достижении min. значения уровня (безопасное обесточенное
Место измерения -
Выходы - Реле 3/4
