4 Монтаж
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
3
2
1

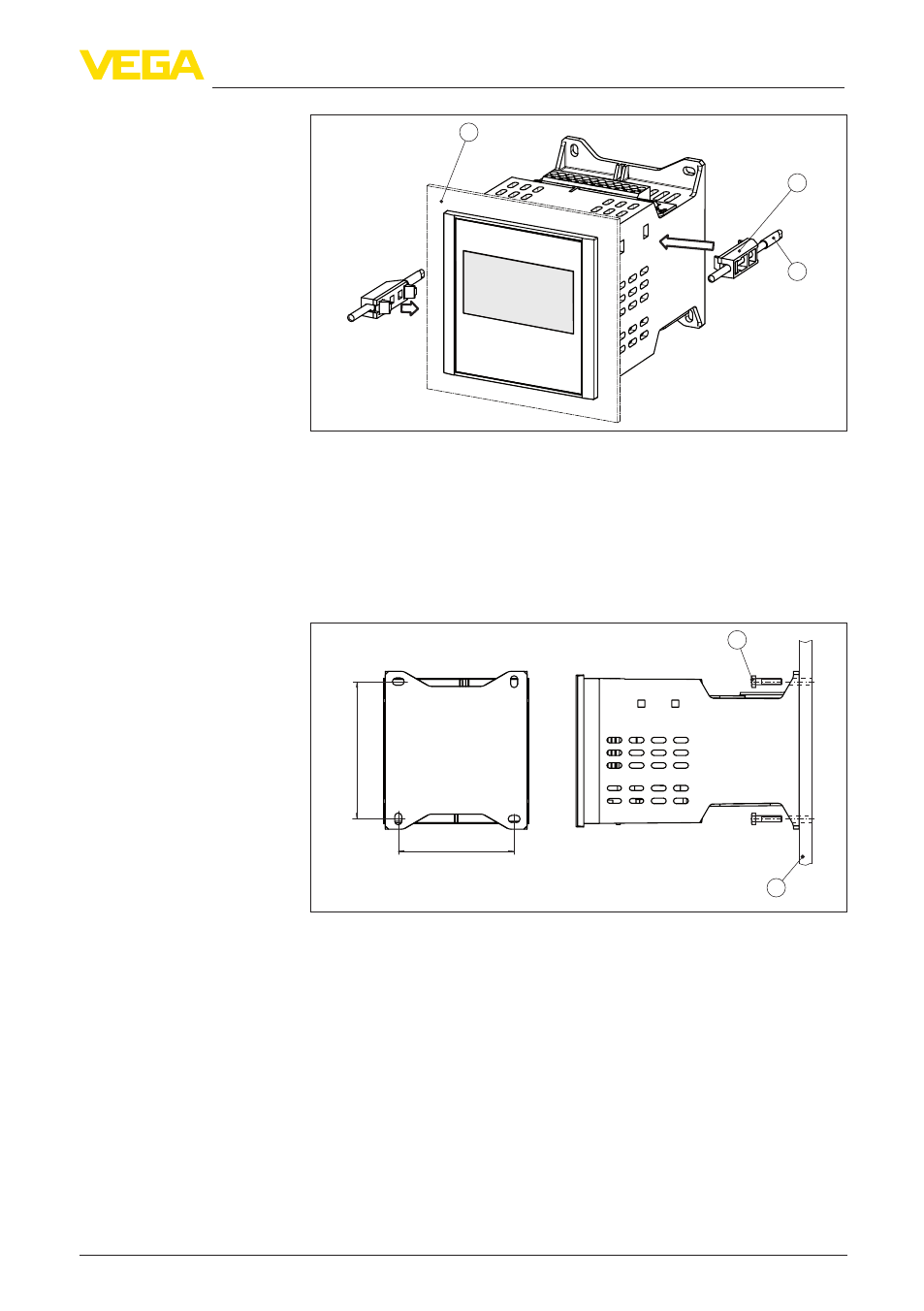

Рис. 2: Монтаж на панели
1 Распределительная панель, передняя панель или дверка шкафа
распредустройства
2 Крепежные детали
3 Винт с шлицевой головкой
→
Закрепить устройство с помощью четырех винтов (max.
ø 4 мм) на внутренней стороне корпуса и, соответственно, на
монтажной панели (см. рис. далее).
73 mm
(2.87")
86,5 mm (3.41"
)
1
2
Рис. 3: Монтаж на винтах
1 Крепежный винт
2 Задняя стенка корпуса или монтажная панель
1. С помощью четырех винтов со шлицевой головкой (в
комплекте) прикрепить монтажную панель к прибору.
2. С помощью четырех винтов с крестообразным шлицем (
в комплекте) привинтить адаптер для несущей рейки к
монтажной панели.
Монтаж на винтах
Монтаж на несущей
рейке
