28
7 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • с квалификацией SIL
38704-R
U-130320
состояние) и снова включаться при достижении max.
значения уровня (точка включения > точки выключения)
Состояние отказа при квалификации SIL постоянно установлено
на "ВЫКЛ".

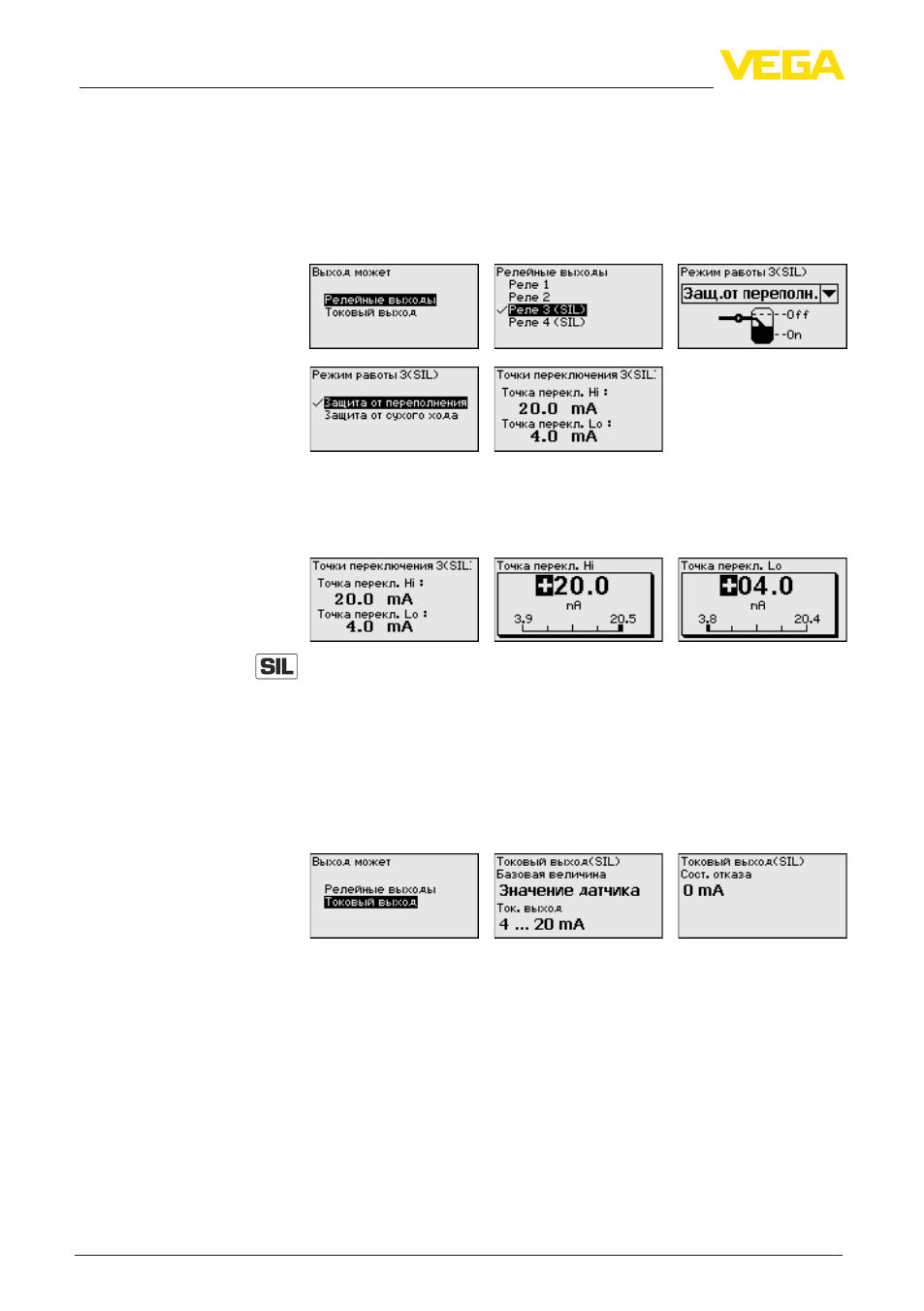

В следующем примере показана установка защиты от
переполнения.
Выберите желаемый режим работы и сохраните нажатием [OK].
Нажатием [->] выполняется переход к следующему пункту меню.
→
Введите точки переключения для включения и выключения
реле.
Токовый выход служит для передачи измеренного значения на
систему верхнего уровня (контроллер, систему управления или
индикации). При этом выход является активным, т.е. активно
подается ток. Поэтому система верхнего уровня должна иметь
пассивный вход. Токовый выход должен быть всегда подключен
(см. гл. "Порядок подключения").
Характеристика токового выхода установлена на 4 … 20 mA и не
может быть изменена при квалификации SIL. Состояние отказа
постоянно установлено на 0 mA.
В меню "Дисплей - Индицируемое значение" может быть задано
желаемое значение для индикации на дисплее. Имеются
следующие возможности:
•
Проценты: измеренное значение после установки, без учета
линеаризации
•
Lin.-проценты: измеренное значение после установки с
учетом заданной линеаризации
•
В пересчете: измеренное значение после установки с
учетом заданной линеаризации, а также с учетом заданного
"Пересчета"
•
Значение датчика: входное значение, получаемое от
датчика.
Место измерения -
Выходы - Токовый
выход
Дисплей - Индицируе-
мое значение
