6 Пуск в эксплуатацию
Logalux LTN/LF - Оставляем за собой право на изменения! 27

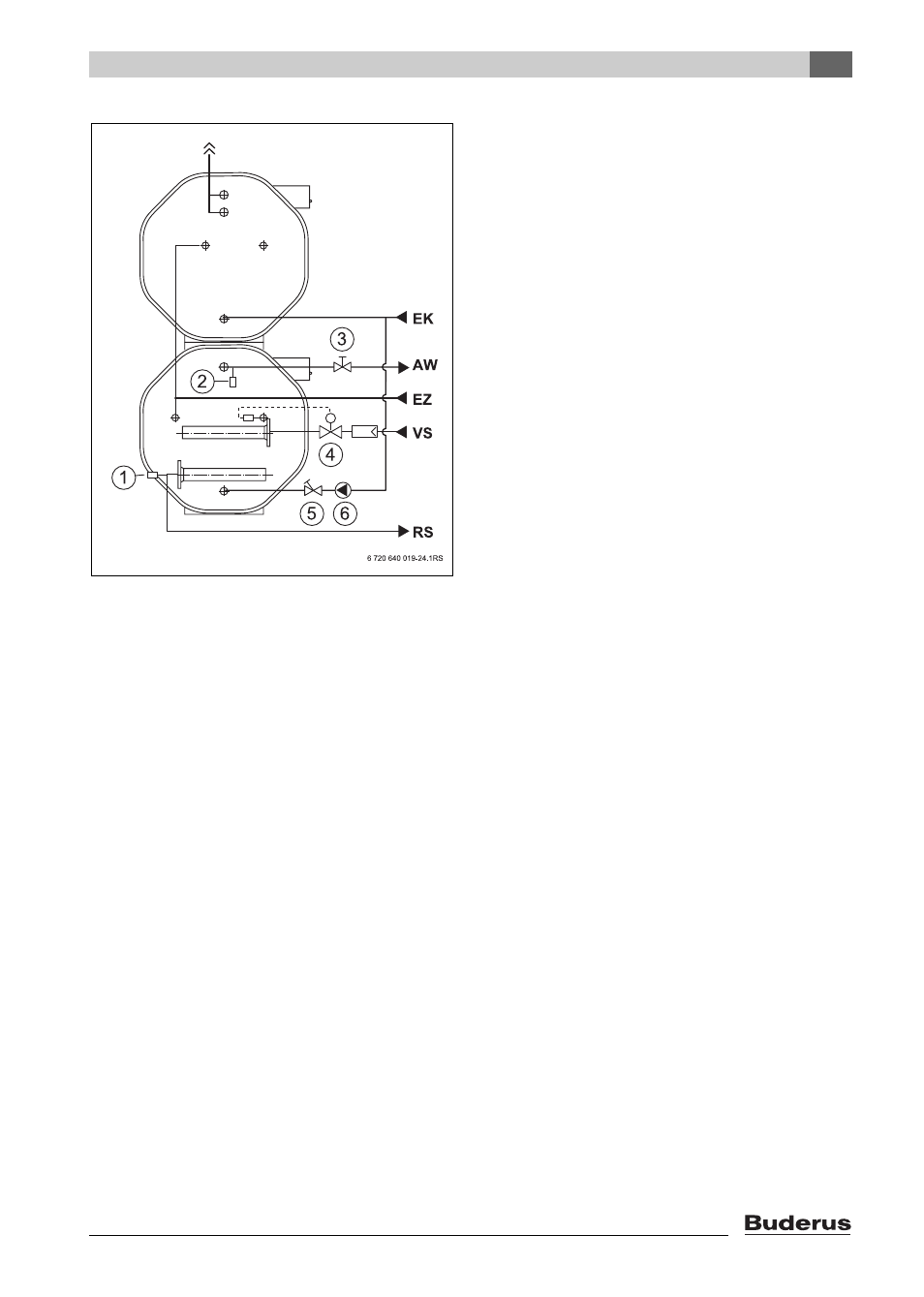

Рис. 27 Схема подключения бака-
водонагревателя
1 Погружная гильза ограничителя температуры
обратной линии
2 Погружная гильза термометра горячей воды
3 Запорный вентиль горячей воды
4 Вентиль регулирования температуры без
вспомогательной энергии
5 Регулировочный вентиль
6 Насос
