5
Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения!
19
B Положите нижние теплоизоляционные
сегменты А и В на рейки, наденьте вырезы на
опоры и задвиньте сегменты под бак.

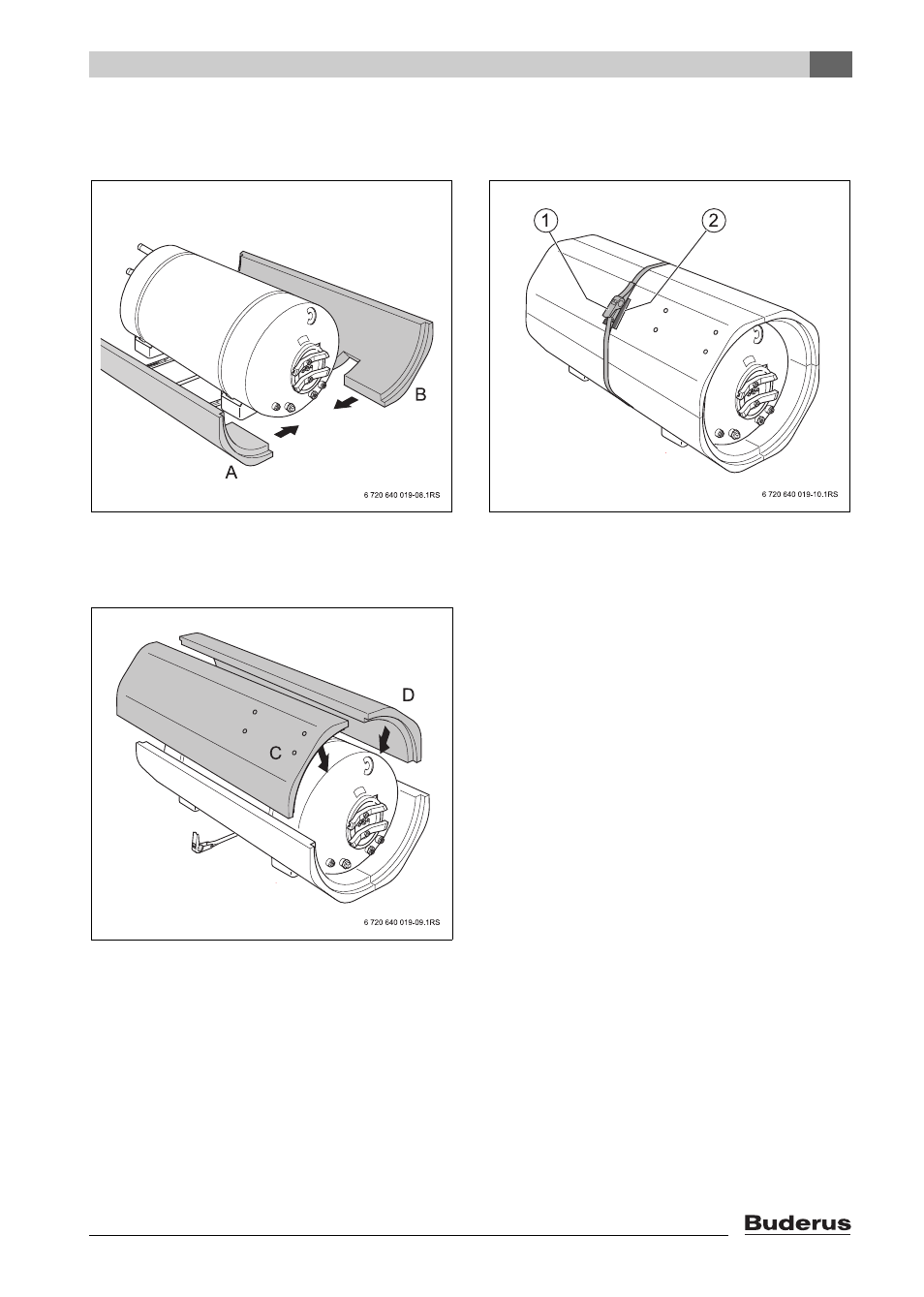

Рис. 10 Монтаж теплоизоляционных сегментов
А и В
B Установите верхние теплоизоляционные
сегменты на нижние и выровняйте их.
Рис. 11 Монтаж теплоизоляционных сегментов С
и D
B Положите стяжную ленту вокруг четырёх
сегментов и затяните её натяжным устройством
(Æ рис. 12, стр. 19 и рис. 13, стр. 20).
400 л: после установки стенок наденьте с
торцов угловые стяжные ленты и затяните их.
B Подложите пластмассовую пластину под
натяжное устройство, чтобы не повредить
теплоизоляцию.
Рис. 12 Стягивание лентой
1
Пластмассовая пластина
2
Натяжное устройство
