5 Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения! 23
B Расположите теплоизоляционные сегменты
передней стенки так, чтобы их стык
располагался вертикально.

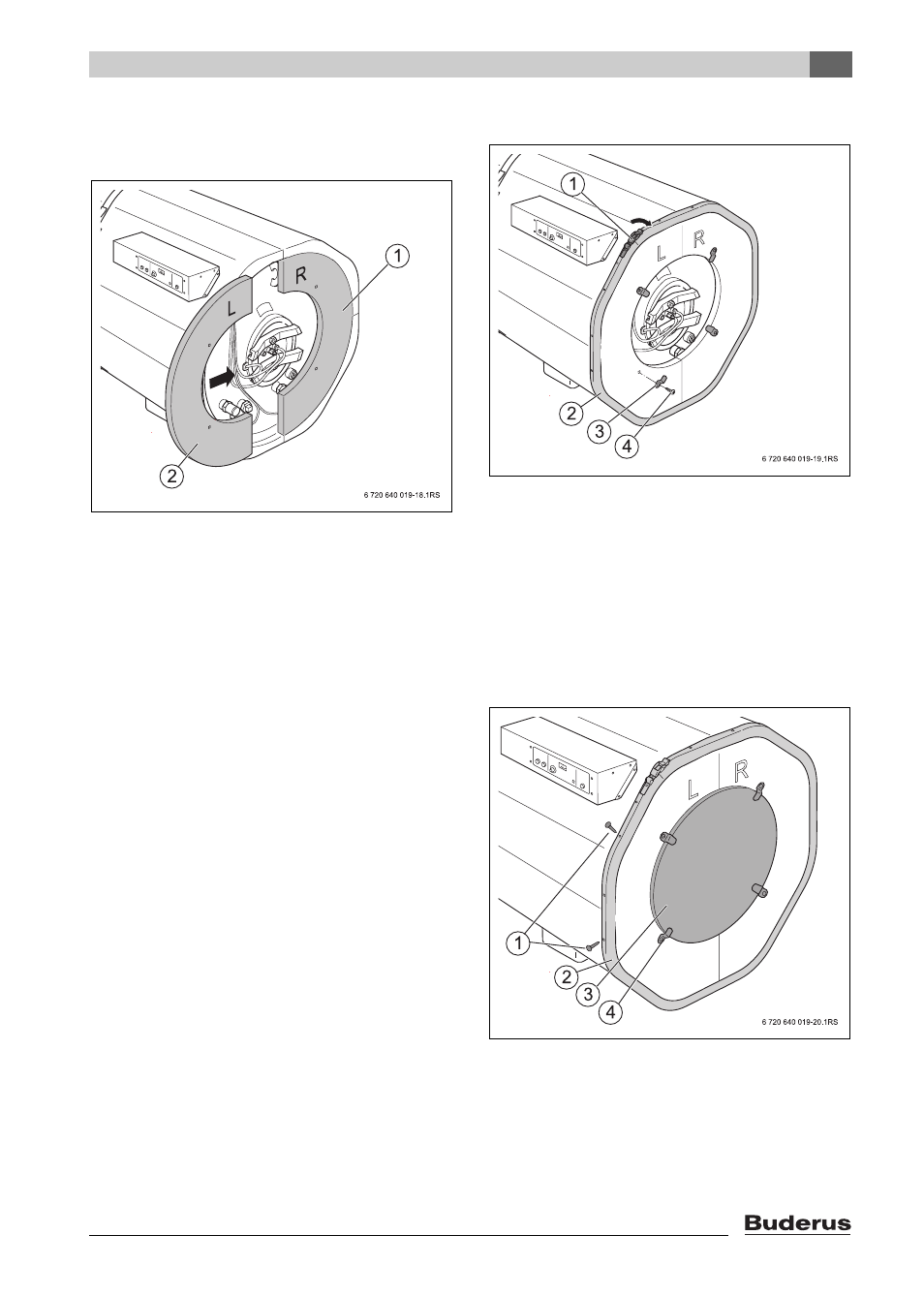

Рис. 21 Монтаж теплоизоляционных элементов
передней стенки
1 Теплоизоляционный сегмент передней стенки «R»
(правый)
2 Теплоизоляционный сегмент передней стенки «L»
(левый)
B Уложите угловую стяжную ленту по переднему
краю теплоизоляционных сегментов таким
образом, чтобы стяжной замок расположился
над радиусом сегмента.
B Затяните ленту сначала вручную, затем
натяжным рычагом.
B Ещё раз затяните среднюю стяжную ленту и
угловые ленты на передней и задней стенке.
B Закрепите саморезами 4 зажима.
Рис. 22 Установка стяжных лент
1 Стяжной замок
2 Угловая стяжная лента
3 Зажим
4 Саморез
B Прижмите угловую стяжную ленту [2] к краям
теплоизоляционных сегментов.
B Забейте по 6 штифтов на окружности передней
и задней угловой стяжной ленты.
B Закрепите крышку передней стенки [3],
повернув 4 зажима.
Рис. 23 Монтаж крышки передней стенки
1 Штифты
2 Угловая стяжная лента
3 Крышка передней стенки
4 Зажим
