Инструкция по эксплуатации BUDERUS Logalux L2TH
Страница 21
5
Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения!
21
B Выполните электрические соединения в
соответствии с электросхемой.
B Аккуратно прокладывайте провода.
B Закройте мягкой пенопластовой пробкой
отверстие для проводов в теплоизоляции.
B Подключите систему управления к электросети

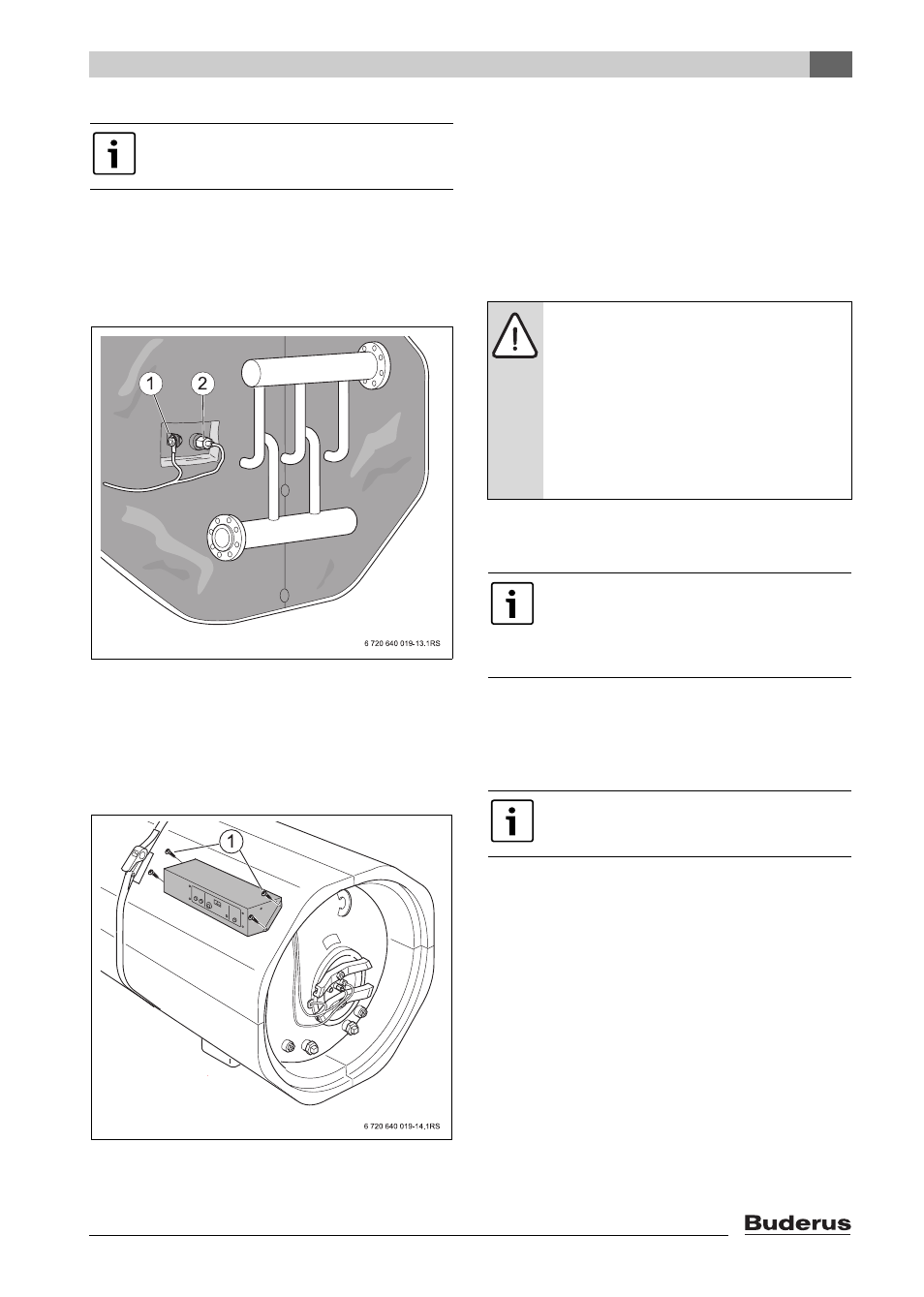

Рис. 16 Электрическое подключение системы
управления
1
Наконечник заземляющего провода
2
Второй инертный анод
B Закрепите систему управления четырьмя
саморезами на правом или левом верхнем
теплоизоляционном сегменте.
Рис. 17 Крепление системы управления
1
Саморезы
5.4.3
Монтаж электронагревательных
элементов (дополнительное
оборудование)
Электронагревательные элементы приобретаются
как дополнительная комплектация по отдельному
заказу.
B При работе с электронагревательными
элементами соблюдайте местные правила
(например, время включения).
B Подключите электронагревательный элемент с
двумя контакторными рядами согласно
электросхеме к системам управления.
B Выверните заглушки из штуцеров на передней
стенке бака.
B Вставьте электронагревательные элементы
(Æ рис. 18, [2], стр. 22) так, чтобы провод
проходил внизу.
B Проведите все провода от системы управления
к погружной гильзе, инертному аноду и
электронагревательным элементам через
отверстие (Æ рис. 18, [1], стр. 22) в верхнем
правом или левом теплоизоляционном сегменте.
B Выполните электрические соединения в
соответствии с электросхемой.
Таким же образом подключите второй
инертный анод (в баках от 2000 л).
ОПACHO: опасность для жизни из-за
поражения электрическим током!
B Перед проведением работ с
электрооборудованием необходимо
обесточить отопительную установку
аварийным выключателем и
отключить её от электросети
соответствующим защитным
автоматом в здании. Обеспечьте
защиту от случайного включения.
Первый контакторный ряд включается
от температурного регулятора, второй
контакторный ряд включается при
необходимости от предохранительного
ограничителя температуры.
Корпус электронагревательного
элемента поворачивается в любое
положение.
