5 Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения! 20
Стяжка
B Введите конец стяжной ленты по стрелке от «А»
к «В».
B Двигайте рычаг вперёд-назад.
B Уложите рычаг по стрелке «C» - стяжная лента
зажата.
Разжатие
B Сдвиньте фиксатор по стрелке «D».
B Поверните рычаг по стрелке «C».
B Выньте стяжную ленту по стрелке «F».

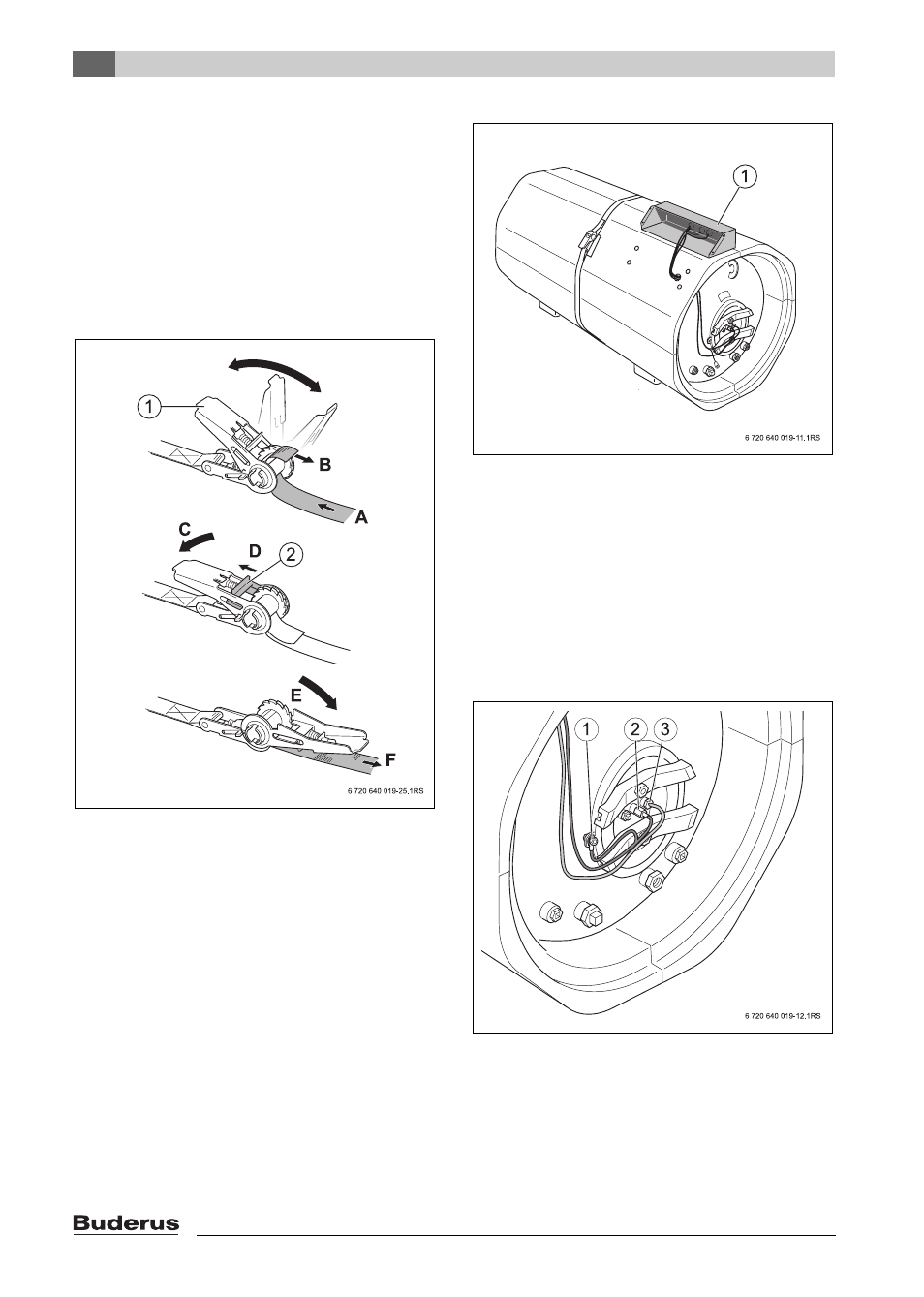

Рис. 13 Зажатие натяжного устройства
1 Рычаг
2 Фиксатор
5.4.2 Установка системы управления
B Закрепите систему управления в монтажном
корпусе четырьмя саморезами.
B Положите не закрепляя монтажный корпус с
системой управления на теплоизоляцию так,
чтобы сторона подключений была направлена
вверх.
B Проведите все провода под теплоизоляцией
через отверстие в верхнем правом или левом
сегменте к погружной гильзе и инертному аноду.
Рис. 14 Установка системы управления
B Наденьте плоский штекер анодного провода
(подсоединён к системе управления) на контакт
инертного анода.
B Закрепите винтом с гайкой наконечник
заземляющего провода [1] к планке бака
(Æ рис. 16, [1], стр. 21).
B Вставьте датчики температуры, температурного
регулятора и предохранительного ограничителя
температуры с заглушкой в погружную гильзу в
крышке смотрового люка и зафиксируйте
установочным винтом.
Рис. 15 Установка датчиков температуры,
температурного регулятора и
предохранительного ограничителя
температуры
1 Наконечник заземляющего провода
2 Инертный анод
3 Погружная гильза
