5
Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения!
24
5.4.5
Монтаж теплоизоляции, системы
управления и нагревательных
элементов на сдвоенных и тройных
баках
B У всех тройных баков для большей устойчивости
каждая из четырёх опор крепится двумя
болтами и гайками.
B Закрепите каждую опору шурупом в дюбель на
полу.

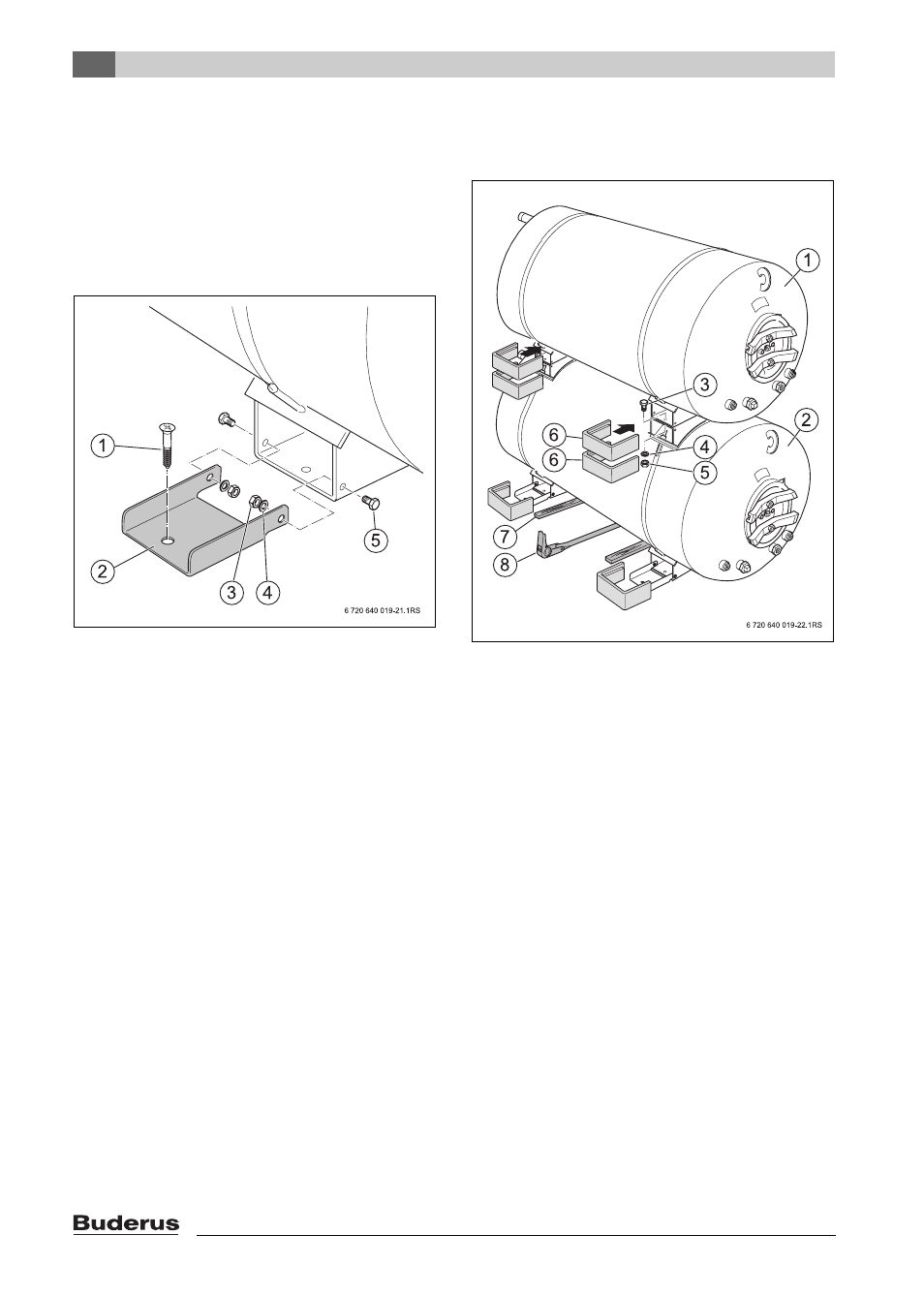

Рис. 24 Крепление тройного бака к полу
1
Шуруп
2
Опора бака
3
Гайка
4
Шайба
5
Соединительный винт
B При установке двойных и тройных баков в
отличие от монтажа одинарных баков
необходимо особое внимание уделять их
соединению между собой, а также размещению
различных теплоизоляционных сегментов.
B Выровните нижний бак.
B Установите верхний бак опорами на седловые
опоры нижнего бака так, чтобы совпали
крепёжные отверстия.
B Соедините каждую опору бака с седлом двумя
болтами, шайбами и гайками
(заверните болты, шайбы и гайки в отверстие
седловой опоры).
B Наденьте теплоизоляционные башмаки на
опоры с двух сторон нижнего бака. При это
следите за тем, чтобы мягкий пенопласт всегда
прилегал к баку.
B Наденьте с двух сторон бака на каждое
соединение опор с седлом по два
теплоизоляционных башмака.
B Как и при монтаже одинарного бака, положите
деревянные рейки и стяжную ленту сверху на
теплоизоляцию нижнего бака.
Рис. 25 Монтаж сдвоенного бака
1
Верхний бак
2
Нижний бак
3
Соединительный винт
4
Шайба
5
Гайка
6
Теплоизоляционный башмак
7
Деревянная рейка
8
Стяжная лента
