5 Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения! 15
5.3 Гидравлическое подключение
Для предотвращения в дальнейшем повреждений
выполняйте следующее:
B В системах нагрева питьевой воды с
пластмассовыми трубопроводами
соединительные элементы должны быть
обязательно металлическими.
B Используйте монтажный материал с
теплостойкостью до 95 °C.
B Все трубопроводы подключайте к баку-
водонагревателю через резьбовые соединения
(при необходимости с запорными вентилями).
B Вентиль продувки и выпуска воздуха должен
быть установлен на трубопроводе горячей воды
перед запорным вентилем.
B При монтаже заказчик должен установить
сливное устройство на нижнем штуцере бака.
B На сливном трубопроводе не допускается
наличие колен, так как необходимо обеспечить
беспрепятственное удаление шлама.
B Монтируйте соединительные трубопроводы без
напряжения.
B Все неиспользуемые подключения закройте
заглушками.

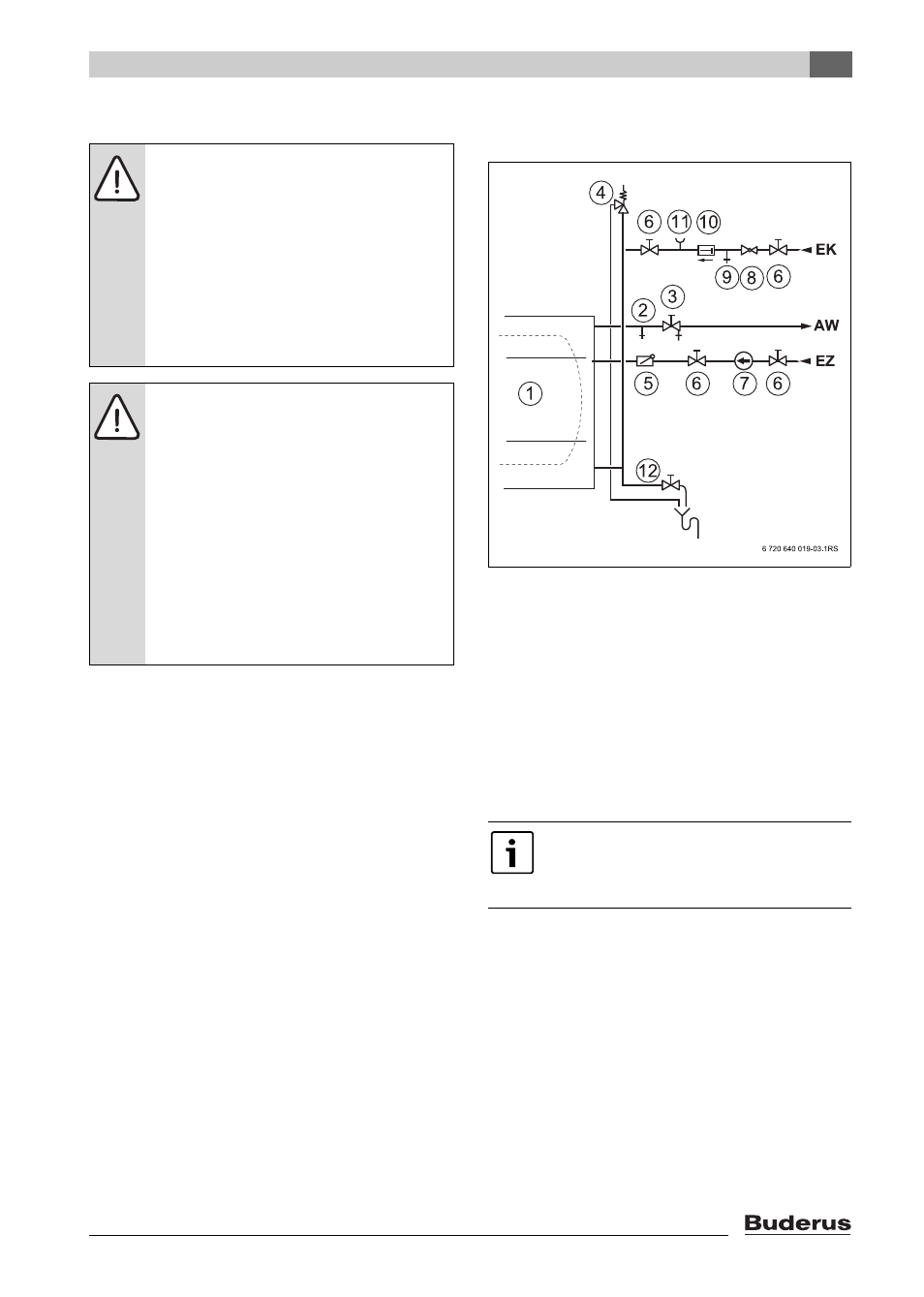

Рис. 6 Гидравлическая схема подключения бака
1 Бак-водонагреватель
2 Вентиль продувки и выпуска воздуха
3 Запорный вентиль со сливом
4 Предохранительный клапан
5 Обратный клапан
6 Запорный вентиль
7 Циркуляционный насос
8 Редукционный клапан (при необходимости)
9 Контрольный вентиль
10 Обратный клапан
11 Штуцер для подключения манометра
12 Слив
ОПACHO: опасность пожара при
выполнении пайки и сварочных работ!
B По возможности производите пайку
и сварку до монтажа теплоизоляции.
B При проведении пайки и сварки
примите необходимые меры защиты,
например, накройте теплоизоляцию,
так как она является горючим
материалом.
B После проведения работ проверьте
целостность изоляции.
ОПACHO: опасность для здоровья из-
за загрязнения воды!
При неаккуратном выполнении
монтажных работ возможно
загрязнение питьевой воды.
B Монтаж и подключение бака-
водонагревателя следует проводить
в соответствии с действующими
гигиеническими нормами и
правилами.
B После монтажа тщательно промойте
трубопроводы и бак-
водонагреватель водопроводной
водой.
Для быстрого слива воды из бака
установите на штуцере входа холодной
воды и слива (EK/EL) тройник такого же
диаметра.
