5 Монтаж
Logalux LTN/LF - Оставляем за собой право на изменения! 18
5.4 Монтаж теплоизоляции, системы
управления и нагревательных
элементов
Теплоизоляция состоит из пенопластовых
сегментов по окружности, а также передней и
задней части.
Теплоизоляция бака ёмкостью 400 л состоит из
двух сегментов по окружности, отдельной задней
стенки и крышки передней стенки.
У баков от 550 л теплоизоляция состоит из 4
сегментов по окружности, отдельной задней
стенки, отдельной передней стенки и крышки
передней стенки.
Кроме крышки передней стенки все части
теплоизоляции отмечены буквами (Æ рис. 8).

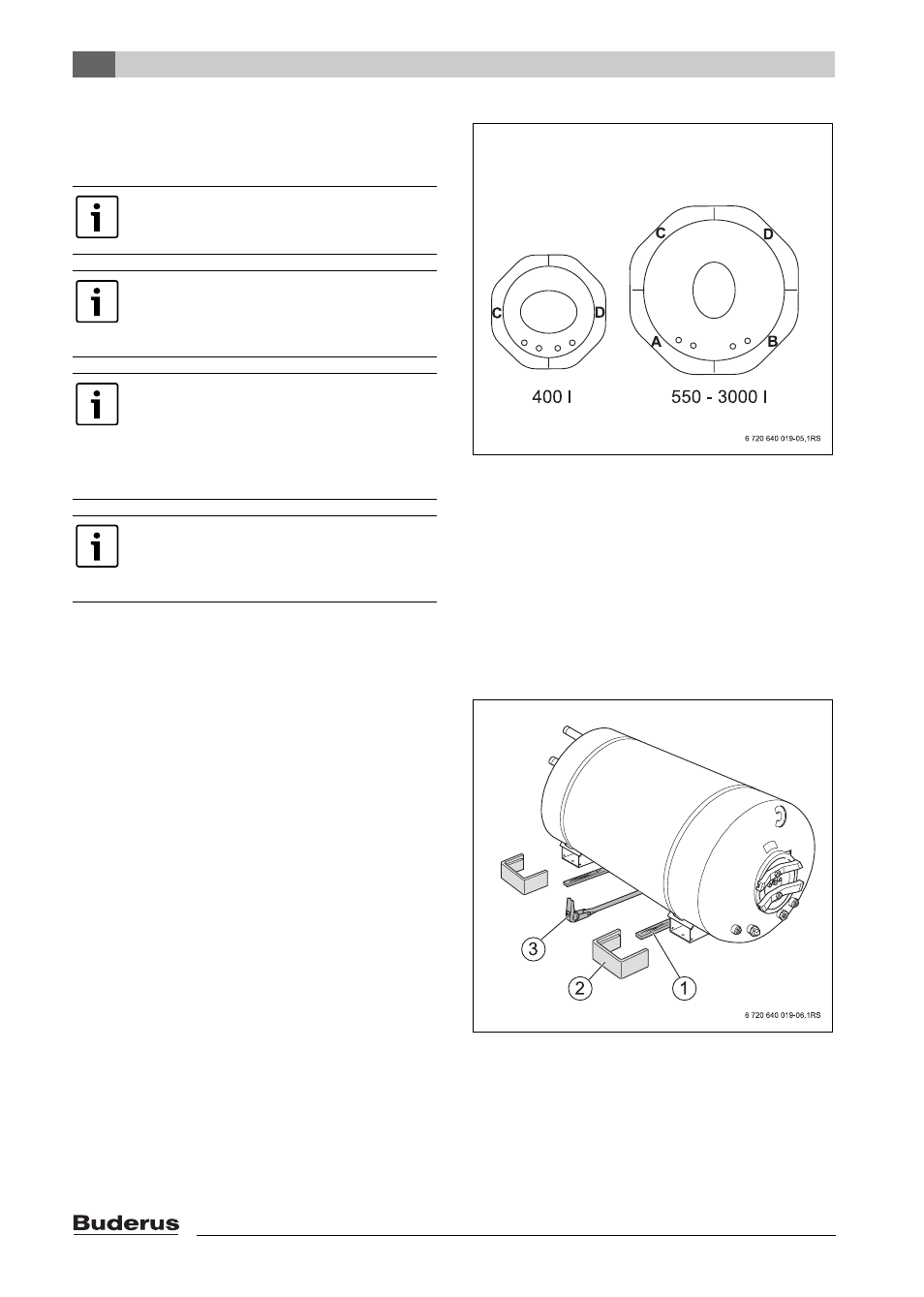

Рис. 8 Маркировка частей теплоизоляции
5.4.1 Монтаж теплоизоляции по окружности
Монтаж теплоизоляции показан на одинарном
баке.
B Внутри рядом с опорами положите под бак две
деревянные рейки [1].
B Положите посередине под бак стяжную ленту [3]
(кроме бака 400 л).
B Наденьте с двух сторон теплоизоляционные
башмаки [2] на опоры. Следите за тем, чтобы
мягкий пенопласт прилегал к баку.
Рис. 9 Подготовка монтажа теплоизоляции
1 Деревянная рейка
2 Теплоизоляционный башмак
3 Стяжная лента
Мы рекомендуем монтировать
теплоизоляцию после монтажа и
проверки герметичности.
У бака ёмкостью 400 л теплоизоляция
состоит только из двух сегментов.
Стяжная лента в середине не
требуется.
У баков от 2000 л в задней стенке
устанавливается 2-ой инертный анод
(кроме серии LF).
B Проложите провод анода по баку к
системе управления перед монтажом
теплоизоляционных элементов C и D.
Перед монтажом передней и задней
частей установите систему управления
и выполните все электрические
работы.
