11 Приложение
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123
Корпус из нержавеющей стали со степенью защиты IP 66/IP 68, 1 bar
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
M20x1,5
3
M20x1,5/
½ NPT
M16x1,5
2 1

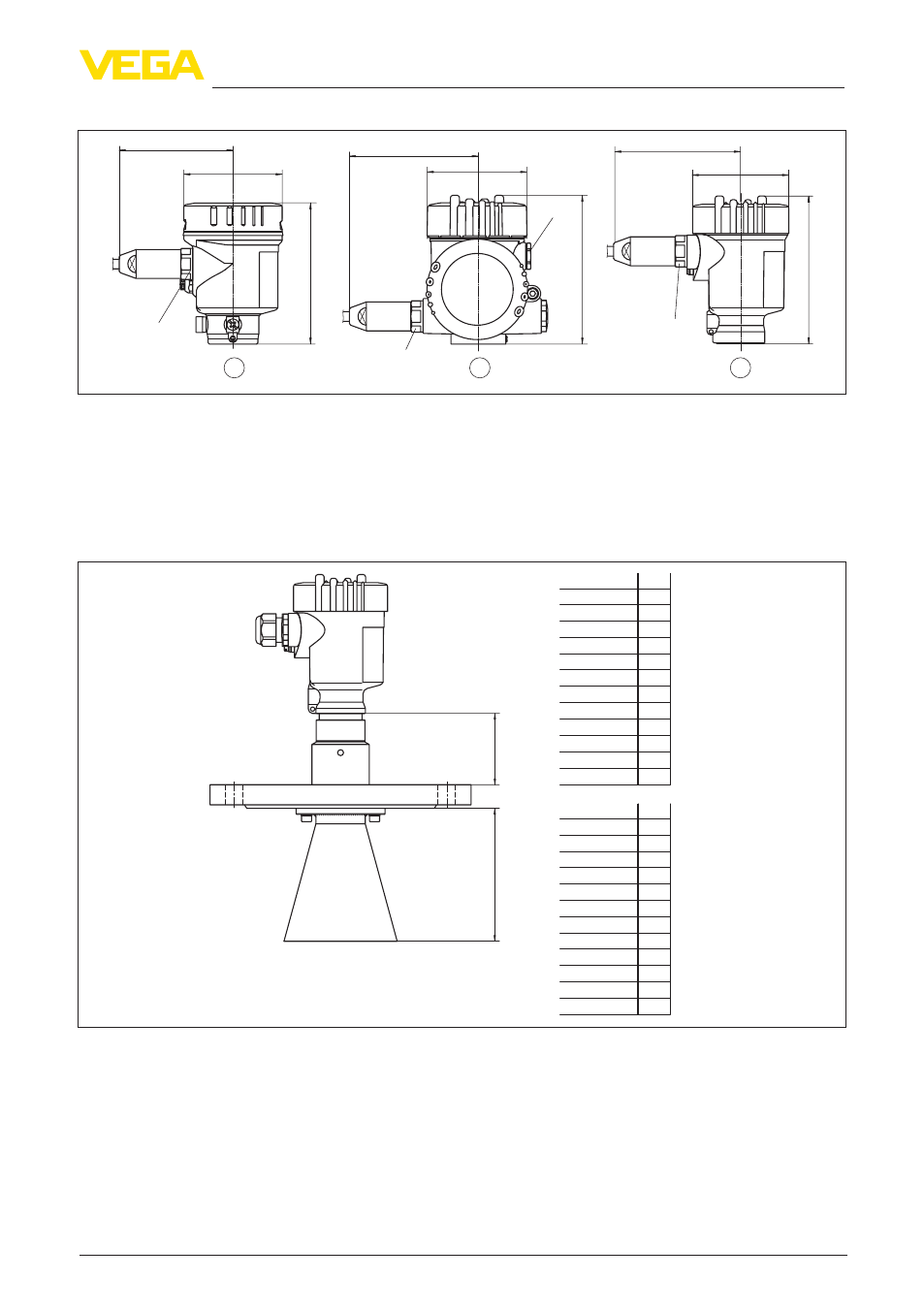

Рис. 55: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
VEGAPULS 66, стандартное исполнение
y
60 mm (2.36"
)
y
DN 50 PN 40 -
DN 80 PN 40 68
DN 100 PN 16 113
DN 150 PN 16 205
DN 200 PN 16 296
DN 250 PN 16 380
2" 150 lb -
3" 150 lb 68
4" 150 lb 113
6" 150 lb 205
8" 150 lb 296
10" 150 lb 380
4.45"
8.07"
2.68"
11.65"
14.96"
4.45"
8.07"
2.68"
11.65"
14.96"
y
-
-
inch
DN 50 PN 40
DN 80 PN 40
DN 100 PN 16
DN 150 PN 16
DN 200PN 16
DN 250 PN 16
2" 150 lb
3" 150 lb
4" 150 lb
6" 150 lb
8" 150 lb
10" 150 lb
mm
Рис. 56: VEGAPULS 66, стандартное исполнение
