VEGA VEGAPULS 66 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire - Инструкция (Страница 17)

17
4 Монтаж
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123

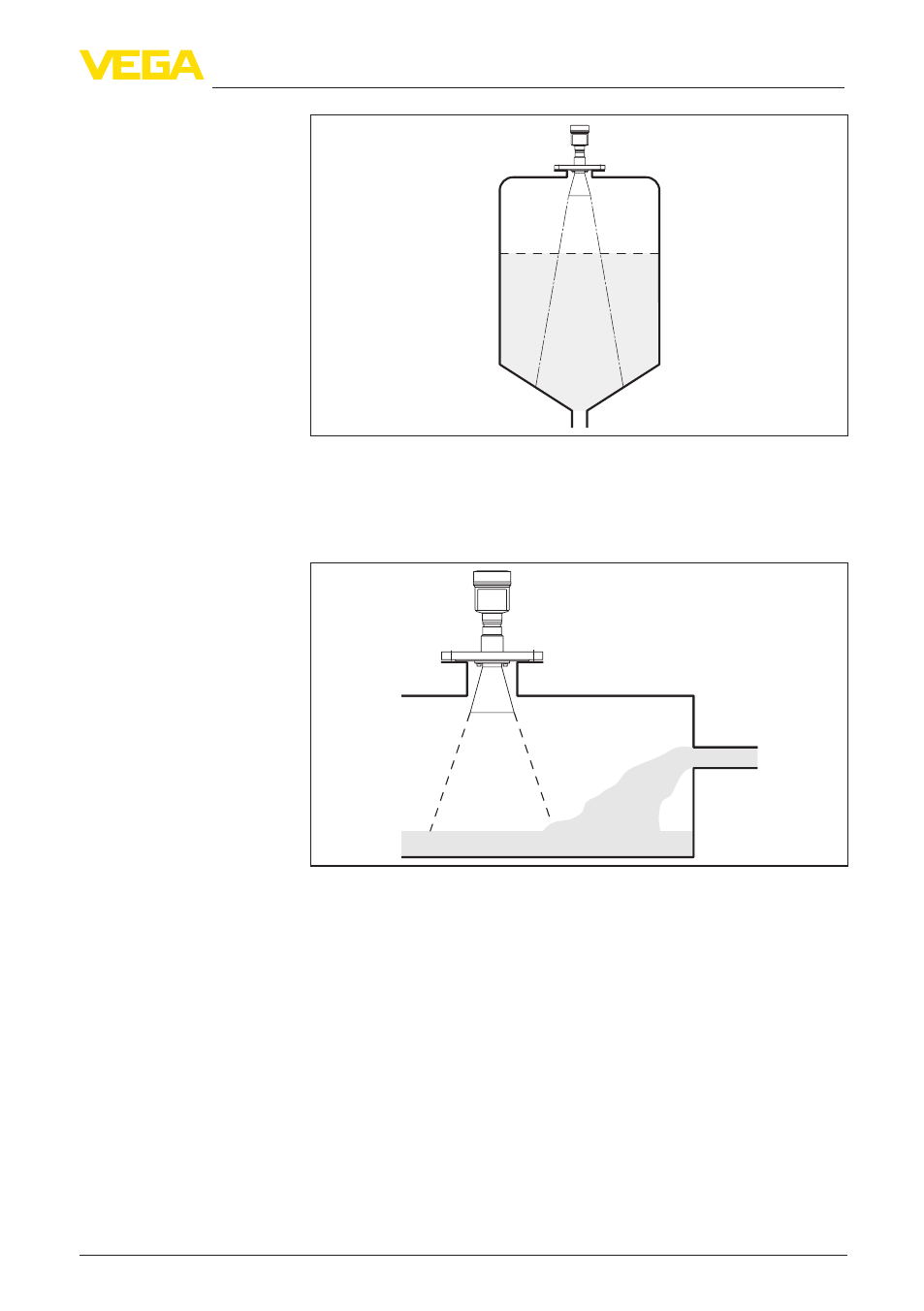

Рис. 7: Емкость с коническим днищем
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не втекаю-
щий продукт.
Рис. 8: Монтаж радарного датчика при втекающем продукте
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4 in).
Втекающий продукт
Патрубок
