6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123

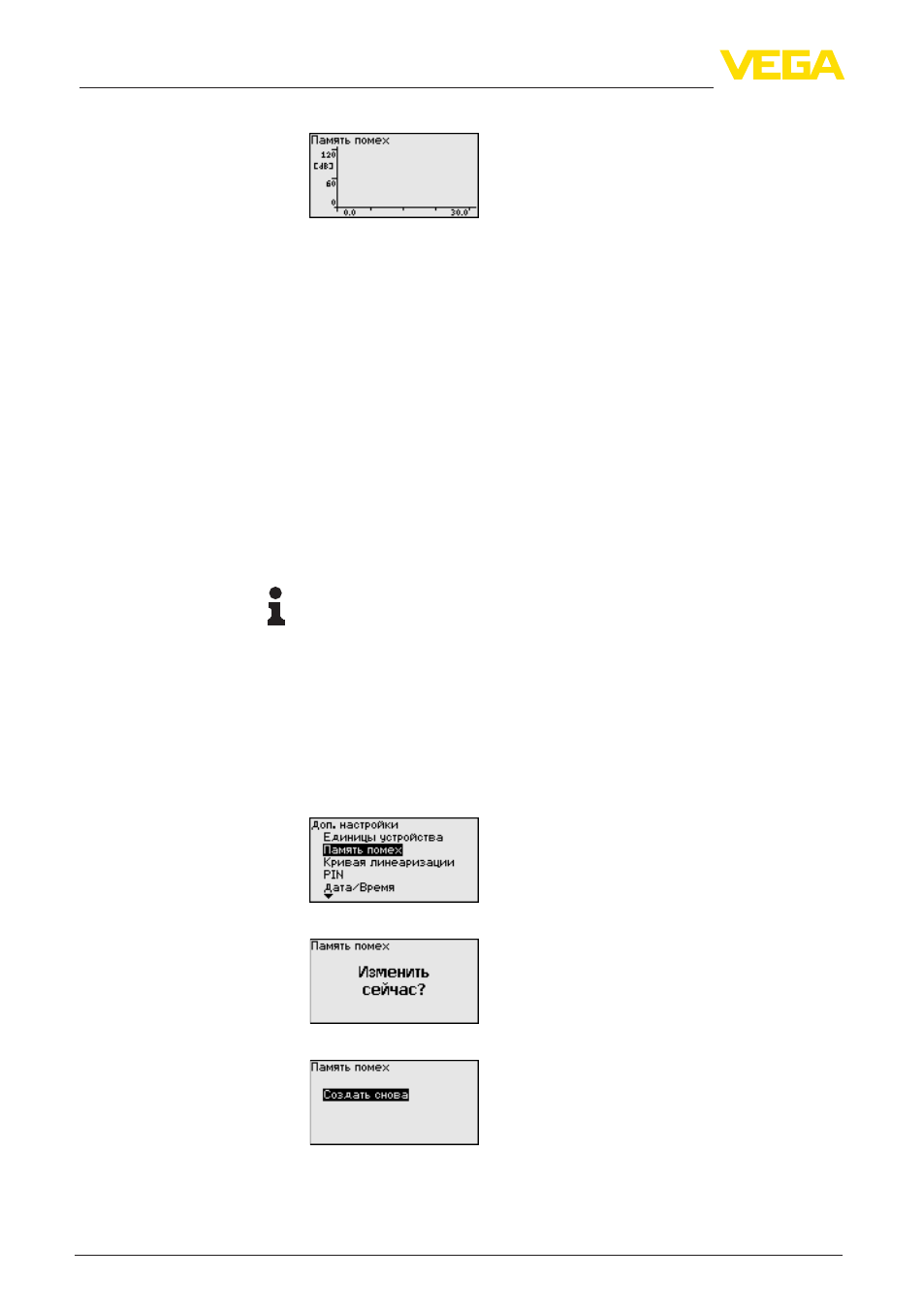

Сравнение эхо-кривой и памяти помех дает возможность оце-
нить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается под-
меню функций изменения масштаба.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
•
Мешалки
•
Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и со-
хранить ложные отраженные сигналы и далее исключать их при
обработке отраженного сигнала от уровня.
Создавать память помех нужно при малом уровне, чтобы были
зарегистрированы все имеющиеся сигналы помех.
Выполнить следующее:
1. Клавишей "[->]" выбрать меню Доп. настройки и подтвер-
дить нажатием [OK]. Клавишей [->] выбрать пункт меню
"Память помех" и подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
Доп. настройки/Память
помех
