4 Монтаж
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при началь-
ной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.

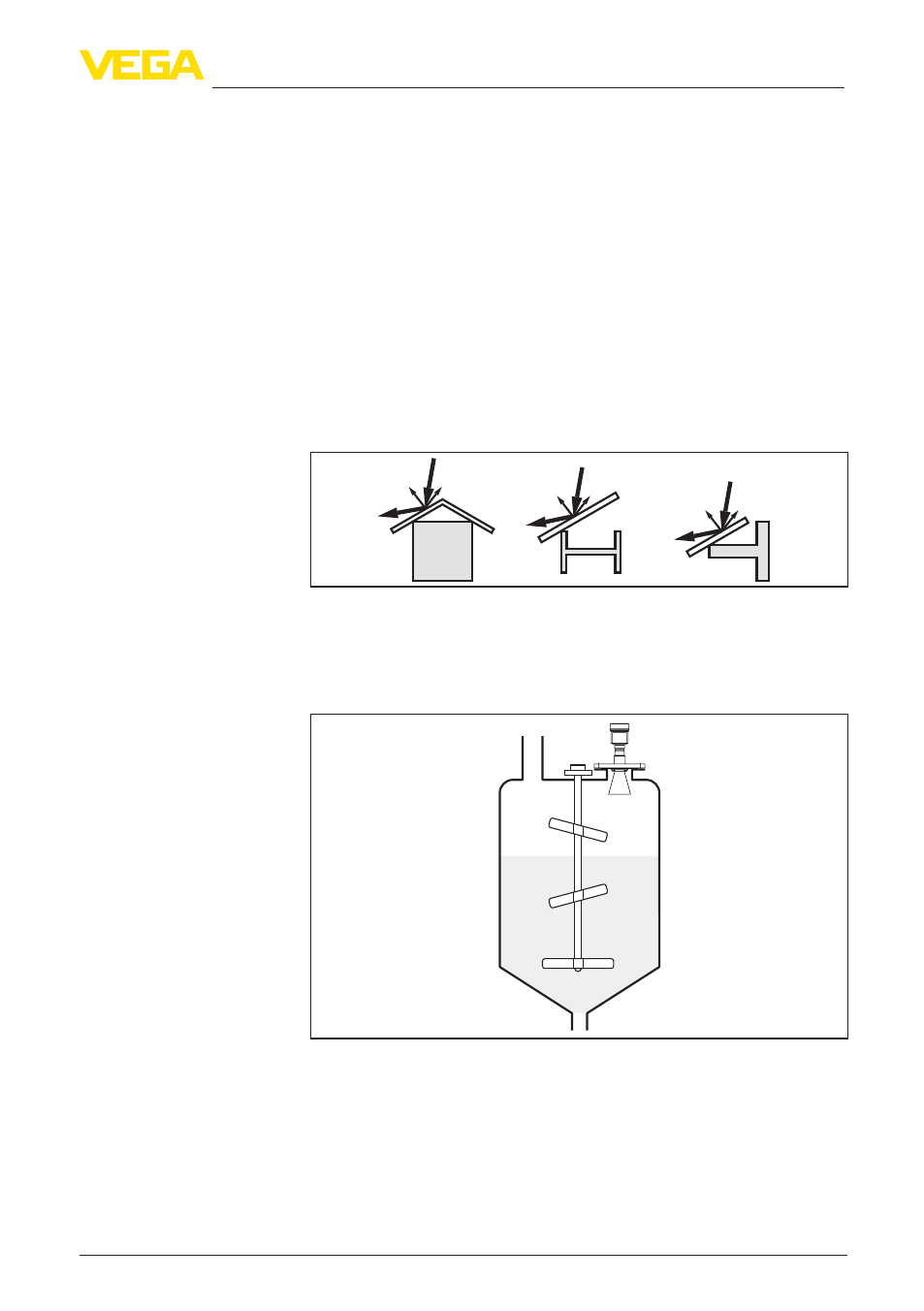

Рис. 12: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память помех при
работающих мешалках. В этом случае ложные отражения запо-
минаются при различных положениях мешалок.
Рис. 13: Мешалки
Густая пена, образующаяся на поверхности продукта при за-
полнении емкости, работе мешалок и других процессах, может
значительно поглощать излучаемый сигнал.
В условиях пенообразования рекомендуется применять радары
с антеннами наибольшего диаметра.
Конструкции в емкости
Мешалки
Пенообразование
