18
4 Монтаж
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123
ca. 10 mm

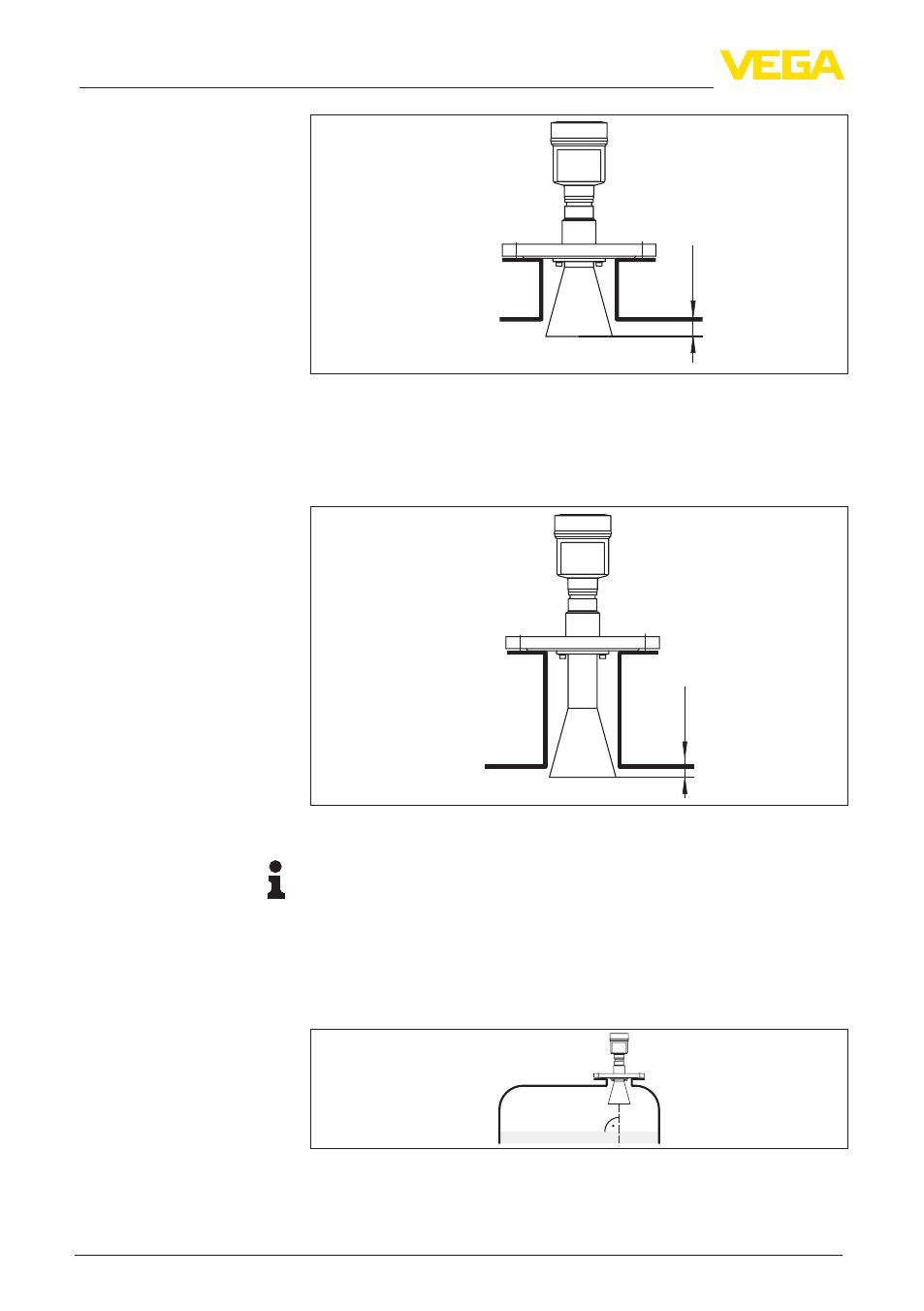

Рис. 9: Рекомендуемая высота монтажного патрубка
Если высота патрубка не позволяет выполнить данную реко-
мендацию, то необходимо использовать удлинение антенны.
Такое удлинение позволяет исключить ложные эхо-сигналы от
патрубка.
ca. 10 mm
Рис. 10: Удлинительная труба
Рекомендация:
Край антенны должен выступать из патрубка на 10 мм (0.4 in),
для этого по заказу VEGAPULS 66 может быть изготовлен на
заводе с удлинением антенны.
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 11: Ориентация датчика на жидкостях
Ориентация датчика
