22
4 Монтаж
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123
Альтернативой измерению в уравнительной трубе является из-
мерение в выносной трубе снаружи емкости.
0 %
100 %
1
2
5
4
3
6

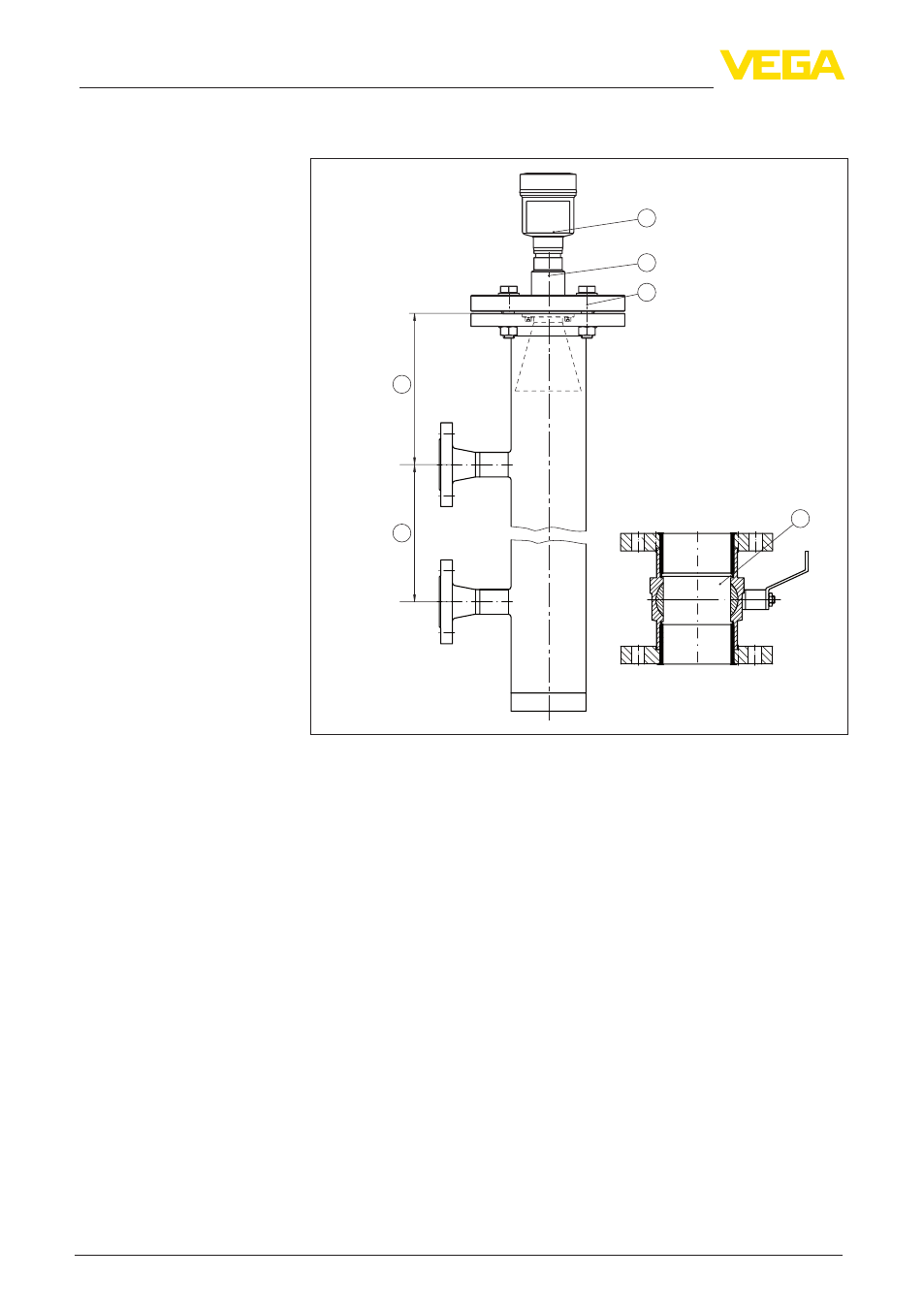

Рис. 15: Монтаж в выносной трубе
1 Радарный уровнемер
2 Метка направления поляризации
3 Фланец устройства
4 Расстояние от базовой плоскости датчика до верхнего соединительно-
го патрубка
5 Расстояние между соединительными патрубками
6 Шаровой кран с полным проходом
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у испол-
нения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.
•
Соединительные патрубки к емкости должны лежать в одной
плоскости с этой меткой.
Указания по измерению:
•
Точка 100 % не должна лежать выше верхнего соединитель-
ного патрубка к емкости.
•
Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.
Измерение в выносной
трубе
