VEGA VEGAPULS 66 (≥ 2.0.0 - ≥ 4.0.0) 4 … 20 mA_HART - two-wire - Инструкция (Страница 43)

43

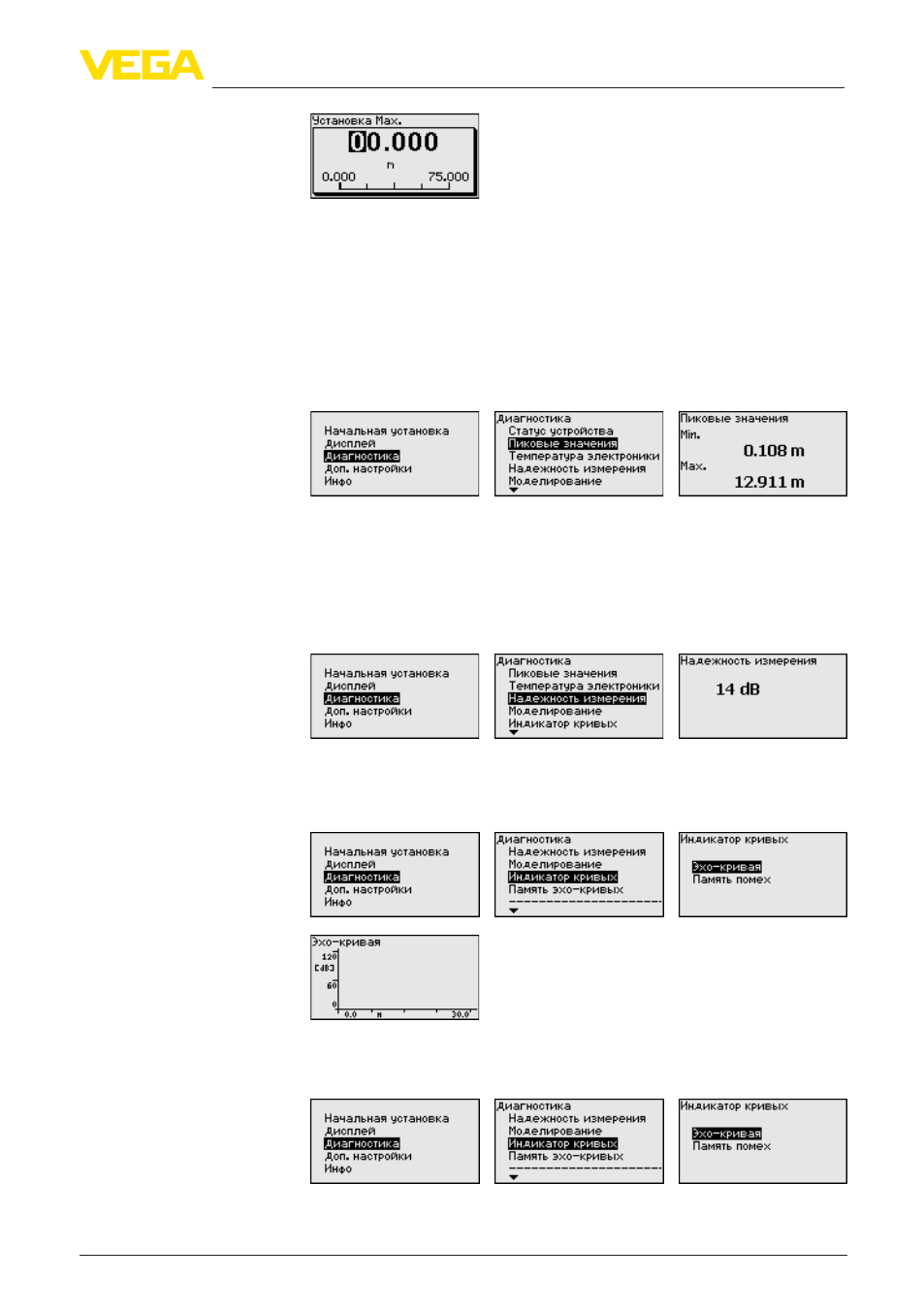

6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 • 4 … 20 mA/HART - двухпроводный
36519-R
U-121123
4. Ввести соответствующее данному процентному значению
значение расстояния в метрах для полной емкости. При этом
следует учитывать, что максимальный уровень должен быть
ниже минимального расстояния до края антенны.
5. Сохранить установку нажатием [OK].
В датчике сохраняются минимальное и максимальное измерен-
ные значения. Эти значения индицируются через меню "Пико-
вые значения".
При бесконтактном измерении следует учитывать возможное
влияние рабочих условий. В этом пункте меню отображается
надежность эхо-сигнала от уровня заполнения. Надежность
измерения - это уровень сигнала в dB за вычетом помех. Чем
выше это значение, тем надежнее измерение. При действующем
измерении значения составляют > 10 dB.
"Эхо-кривая" показывает уровень эхосигналов в dB в пределах
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
"Память помех" показывает сохраненные ложные эхосигналы
(см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
"dB" в пределах диапазона измерения.
Диагностика/Пиковые
значения
Диагностика/Надеж-
ность измерения
Диагностика/Индикация
кривых
