11 Приложение
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
VEGAPULS WL 61, исполнение с монтажной скобой
125 mm
(4.92")
2,5 mm
(0.10")
75 mm
(2.95")
107 mm
(4.21")
115 mm
(4.53")
170 mm
(6.69")
300 mm (1
1.81")
19 mm (0.75"
)
98 mm (3.86"
)
15 mm (0.59"
)
8,5 mm (0.34"
)
9 mm
(0.35")
85 mm (3.35"
)
12 mm (0.47"
)
9 mm (0.35"
)
12 mm
(0.47")

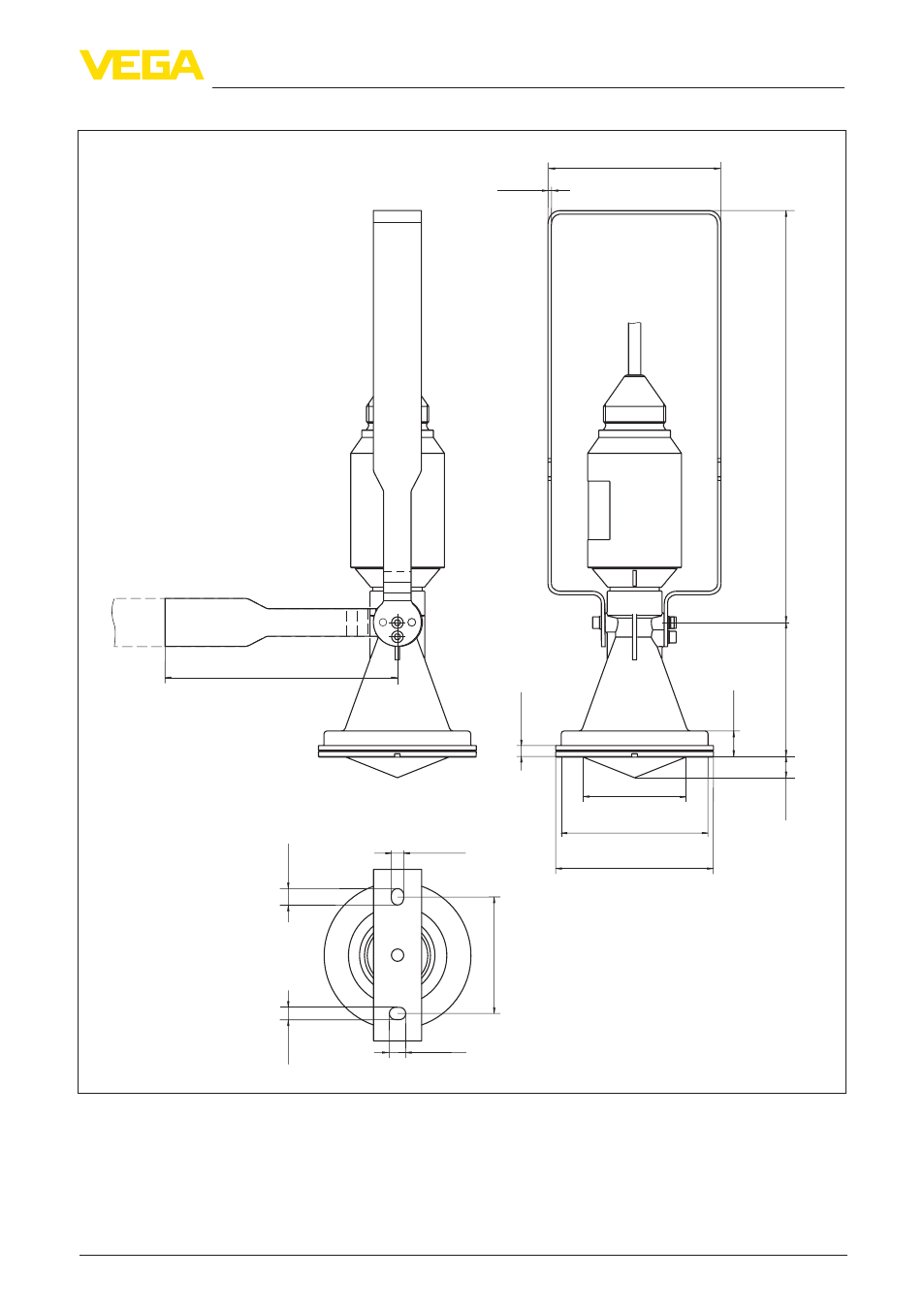

Рис. 48: VEGAPULS WL 61, исполнение с монтажной скобой длиной 170 или 300 мм
