11 Приложение
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3

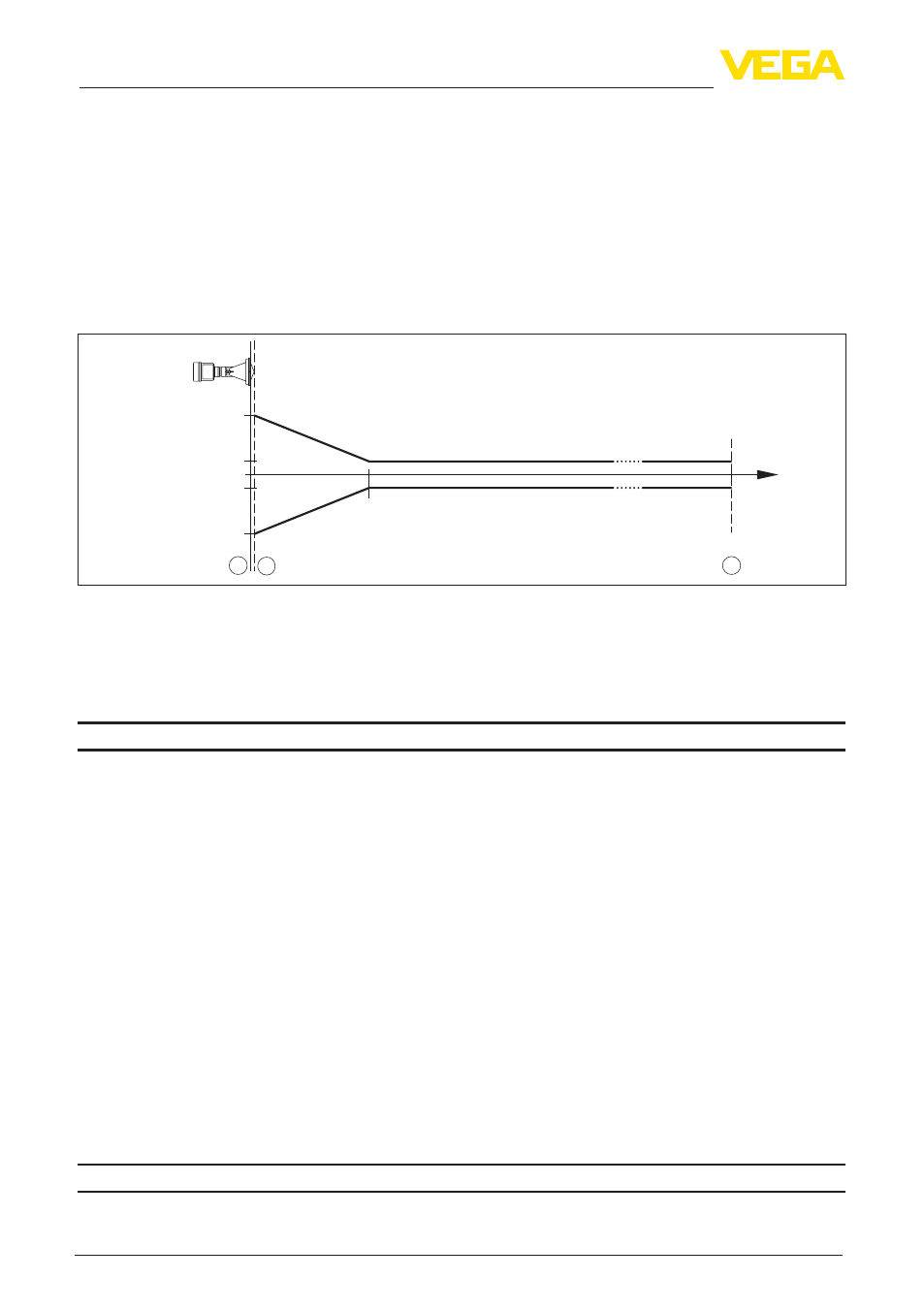

Рис. 45: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Данные действительны для сигнала HART и токового выхода
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Данные действительны дополнительно для токового выхода
Температурный дрейф (токовый вы-
ход)
±0,03 %/10 K относительно интервала 16 mA или
max. ±0,3 %
Погрешность на токовом выходе
вследствие аналогово-цифрового пре-
образования
< ±15 µA
Погрешность на токовом выходе
вследствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±150 µA
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
