23

5 Подключение к источнику питания

VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный

38061-R

U-121123

5 Подключение к источнику питания

5.1 Подготовка к подключению

Основные указания по безопасности:

Подключать только при отсутствии напряжения.

Если возможны перенапряжения, установить защиту от пере-

напряжений.

Подача питания и передача токового сигнала осуществляются по

одному и тому же двухпроводному кабелю. Напряжение питания

зависит от исполнения прибора.
Напряжение питания см. в п. "Технические данные".
Должна быть предусмотрена безопасная развязка цепи питания

от цепей тока сети по DIN VDE 0106 ч. 101.
Следует учитывать следующие дополнительные влияния на

рабочее напряжение:

Возможность уменьшения выходного напряжения источника

питания под номинальной нагрузкой (при токе датчика в

состоянии отказа 20,5 mA или 22 mA)

Влияние дополнительных устройств в токовой цепи (см. зна-

чения нагрузки в гл. "Технические данные")

Устройство подключается посредством стандартного двухпро-

водного неэкранированного кабеля. В случае возможности элек-

тромагнитных помех выше контрольных значений по EN 61326-1

для промышленных зон, рекомендуется использовать экраниро-

ванный кабель.
Для устройств с корпусом и кабельным вводом применять

кабель круглого сечения. Внешний диаметр кабеля 5 … 9 мм

(0.2 … 0.35 in) обеспечивает эффект уплотнения кабельного вво-

да. При применении кабеля другого диаметра, следует заменить

уплотнение или использовать подходящий кабельный ввод.
Для работы в многоточечном режиме HART рекомендуется ис-

пользовать экранированный кабель.

5.2 Схема подключения

1

2

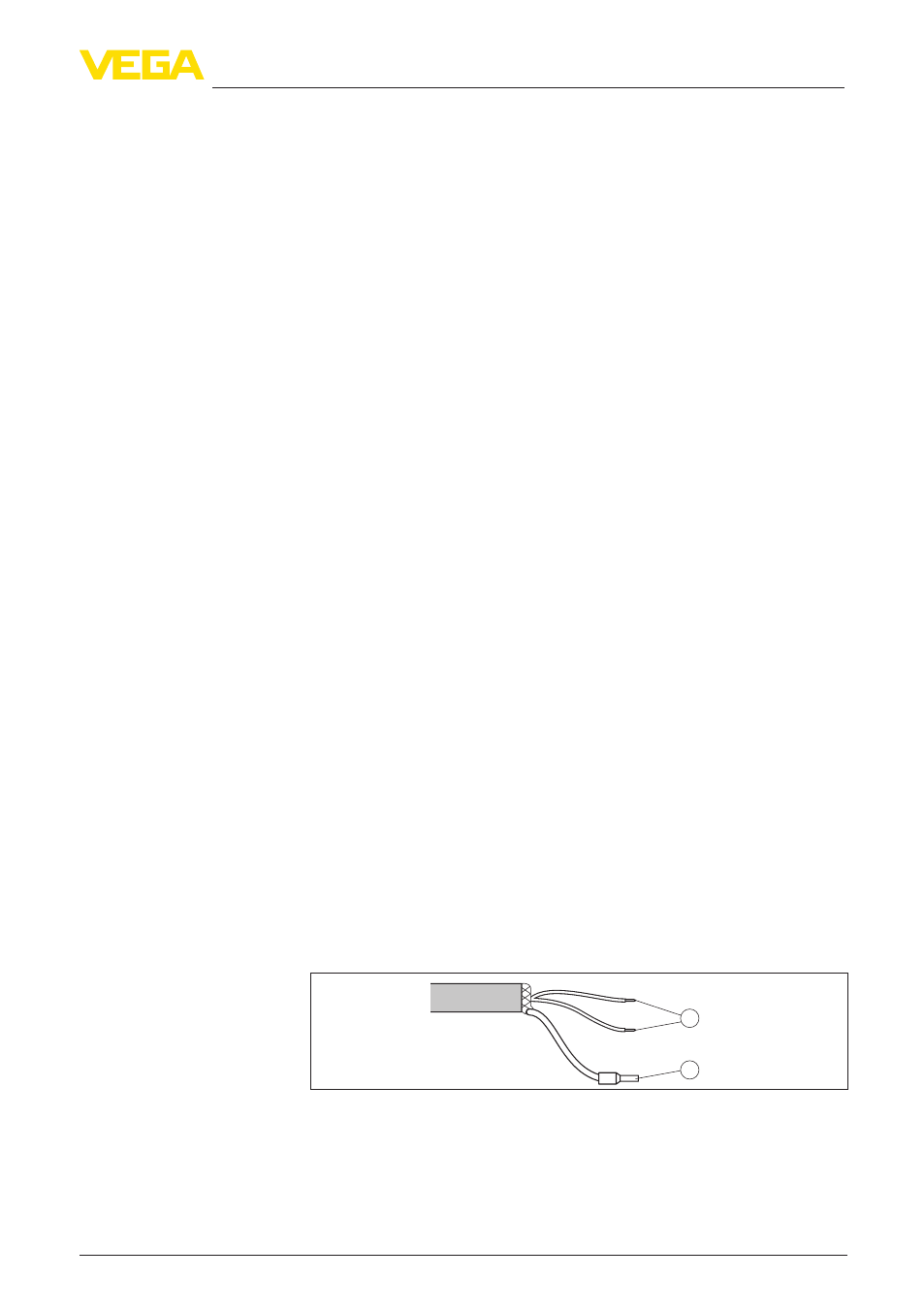

Рис. 23: Назначение проводов постоянно подключенного соединительного

кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-

рования сигнала

2 Экранирование

Указания по безопас-

ности

Питание

Соединительный ка-

бель

Назначение прово-

дов соединительного

кабеля
