47
11 Приложение
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
3
4 2
1

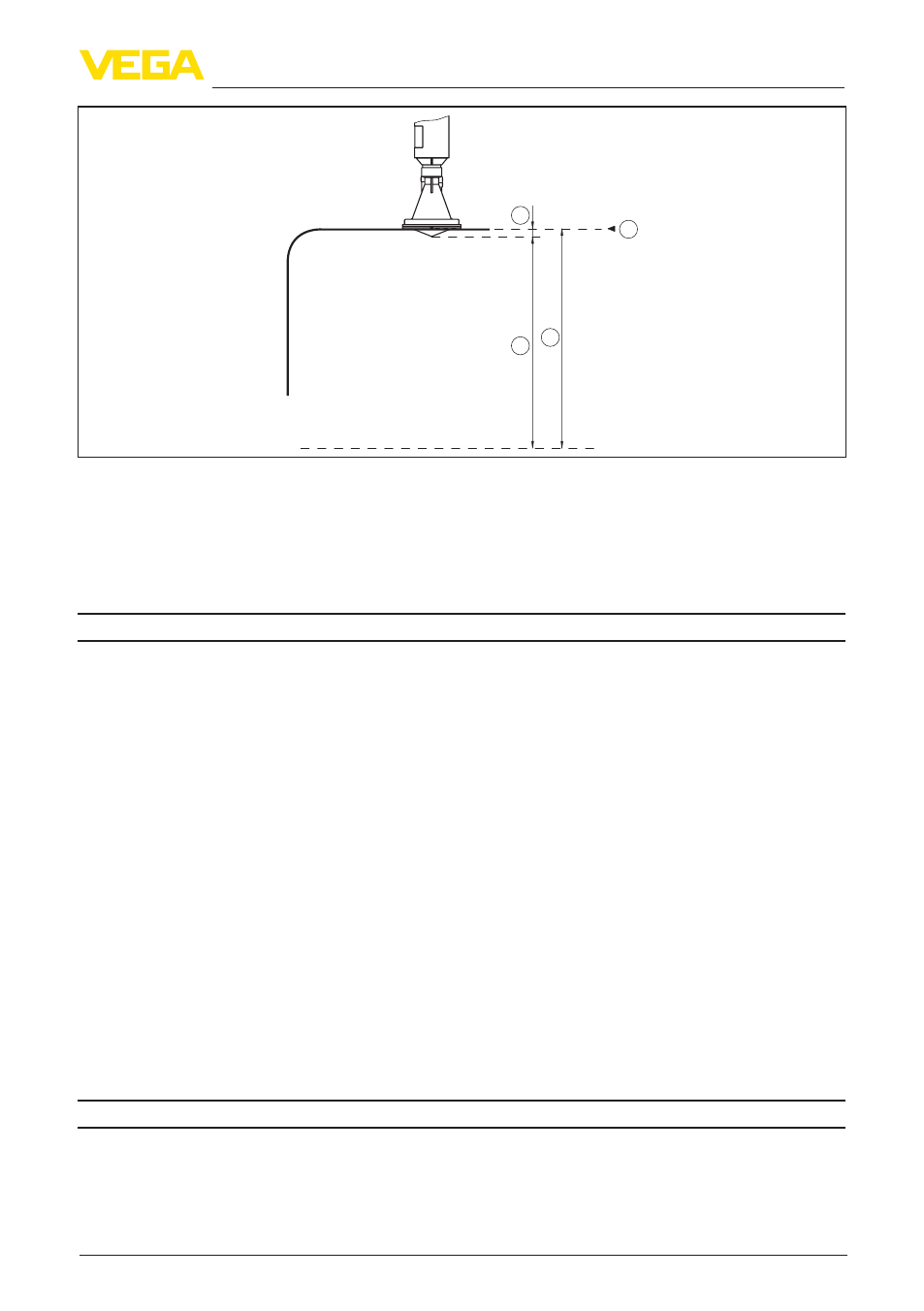

Рис. 44: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 15 m (49.21 ft)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Исполненная спецификация HART 7.0
Разрешающая способность сигнала 0,3 µA
Сигнал неисправности - токовый вы-
ход (устанавливаемый)
Значение mA не изменяется, 20,5 mA, 22 mA,
< 3,6 mA
Макс. выходной ток 22 mA
Пусковой ток ≤ 3,6 mA; ≤ 10 mA для 5 мс после включения
Нагрузка См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
чины), устанавливаемое
0 … 999 s
Выходные значения HART соотв. HART 7.0 1)
Ʋ PV (Primary Value) Расстояние до уровня
Ʋ SV (Secondary Value) Высота уровня как процентное значение
Ʋ TV (Third Value) Линеаризованное процентное значение
Ʋ QV (Fourth Value) Измеренное значение в пересчете
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
1) Значения по умолчанию, могут присваиваться произвольно
