7 Начальная установка с помощью PACTware
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
7 Начальная установка с помощью
PACTware
7.1 Подключение ПК
1
2 4
3
5
OPEN
TWIST
USB
LOCK

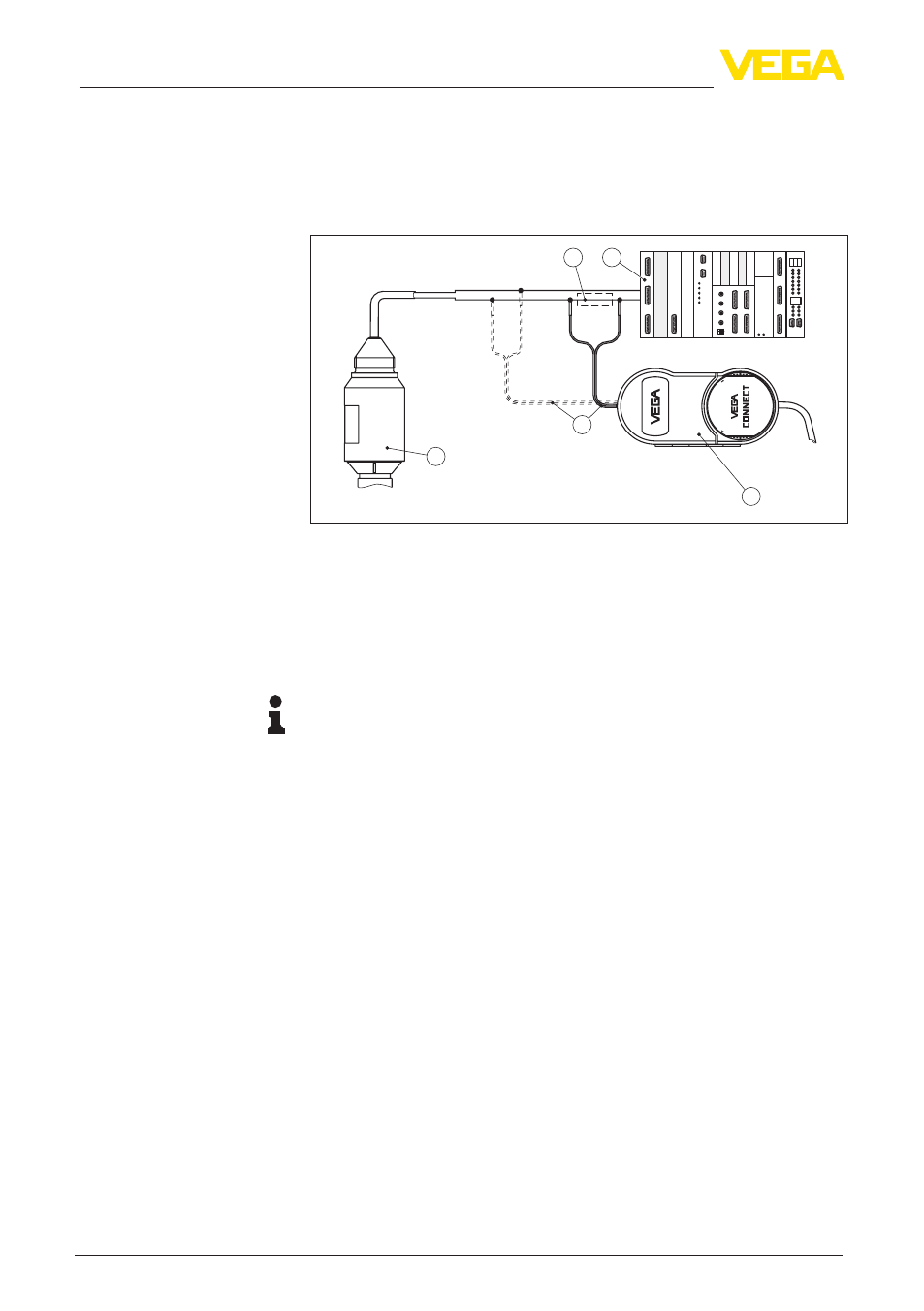

Рис. 25: Подключение ПК к сигнальному кабелю
1 Датчик
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от устрой-
ства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
5 Интерфейсный адаптер, например VEGACONNECT 4
Примечание:
Для источников питания со встроенным сопротивлением HART
(внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGAMET 381 и VEGAMET 391. Большинство стандартных Ex-
разделителей питания также оснащены достаточным токоогра-
ничительным сопротивлением. В таких случаях интерфейсный
адаптер может быть подключен параллельно линии 4 … 20 mA
(на следующем рис. показано пунктиром).
Через интерфейсный
адаптер к сигнальному
кабелю
