Быстрый пуск
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
1. Расстояние между антенной и стенкой емкости > 200 мм
2. Ориентация с помощью монтажной скобы
> 200 mm
(7.87")

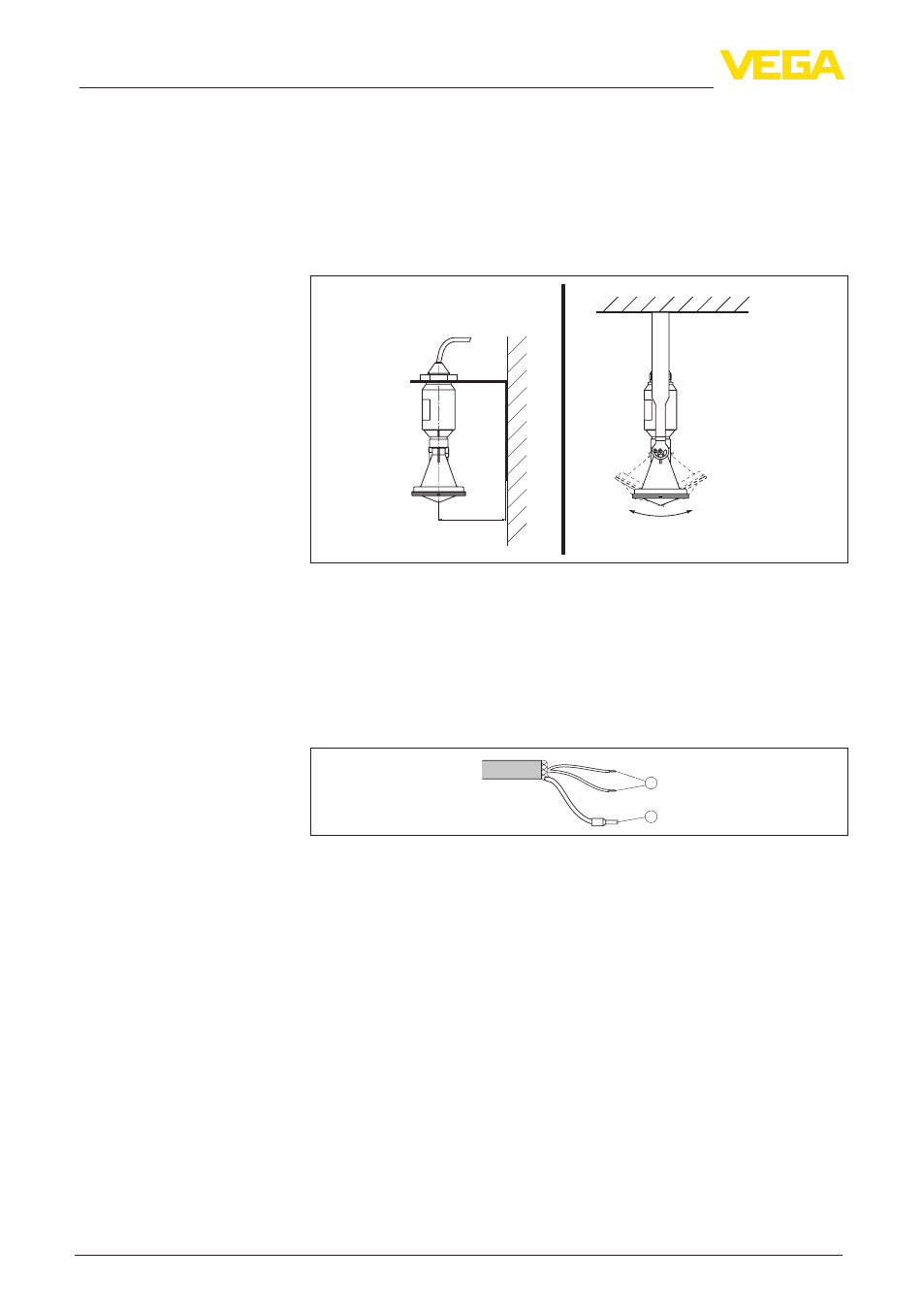

Рис. 1: Расстояние между антенной и стенкой емкости, ориентация с по-
мощью монтажной скобы
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным типо-
вого шильдика.
2. Подключить устройство в соответствии со следующим ри-
сунком:
1
2
Рис. 2: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
1. Подключить интерфейсный адаптер
2. Запустить PACTware, затем запустить "Помощник проекта
VEGA“.
3. Запустить Помощник начальной установки в окне DTM и вы-
полнить все заданные шаги.
Радарный датчик измеряет расстояние от датчика до поверх-
ности продукта. Для индикации собственно высоты заполнения,
необходимо задать соответствие измеренного расстояния высо-
те заполнения в процентах.
Монтаж
Электрическое подклю-
чение
Установка параметров
Пример параметриро-
вания
