6 Пуск в эксплуатацию с VEGADIS 62
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123

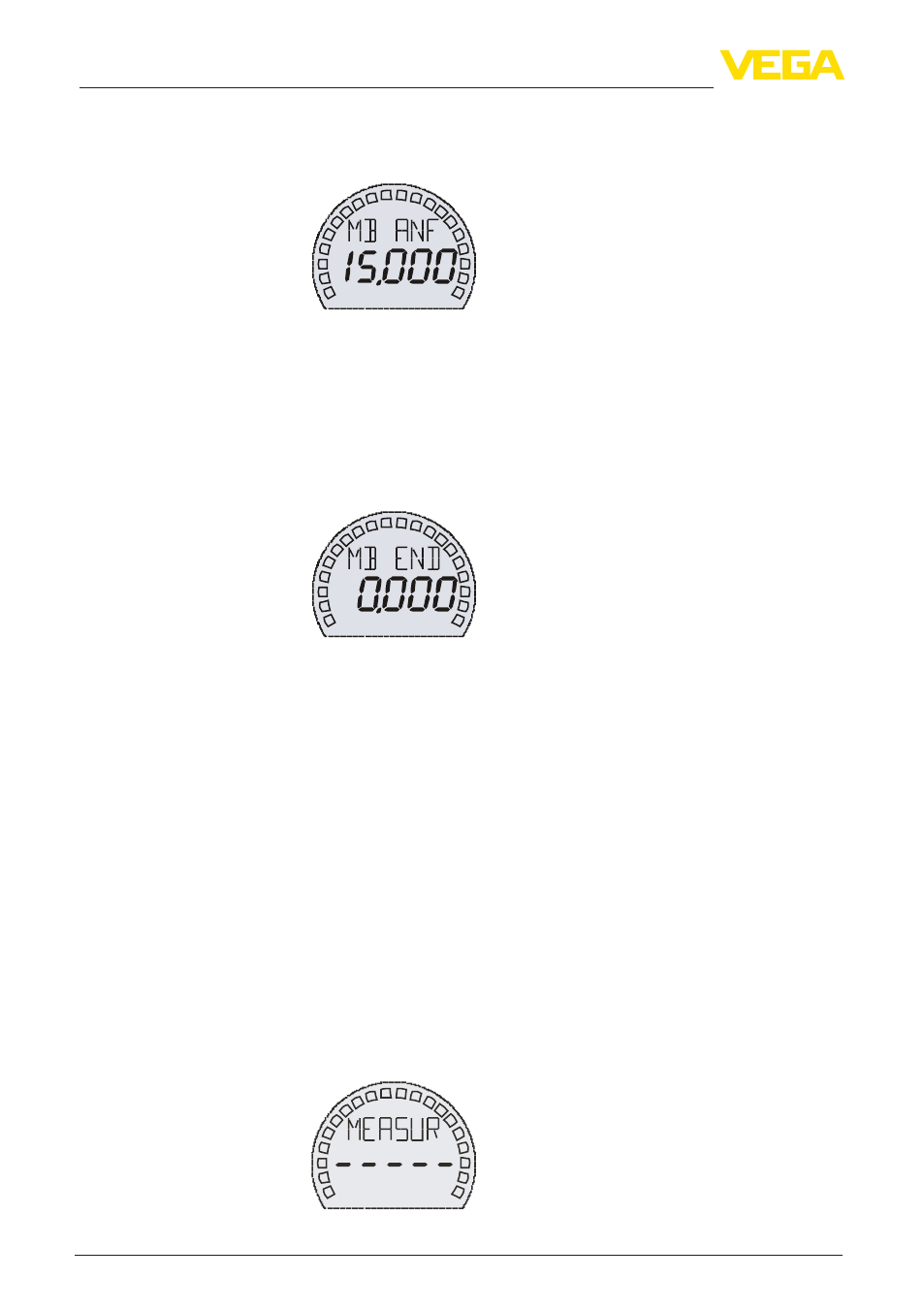

4. Перейти к меню "RNG ST" (Начало диапазона измерения).
будет показано максимальное измеряемое расстояние, на-
пример заводская установка 15 m.
5. Нажатием "OK" включить режим редактирования и задать
желаемое значение, например 5 m.
6. Сохранить значение нажатием "OK", VEGAPULS WL 61
кратковременно показывает "Wait" (Ждите), после чего зна-
чение принято в датчик.
7. Перейти к меню "RNG END" (Конец диапазона измерения).
будет показано минимальное измеряемое расстояние, на-
пример заводская установка 0 m.
8. Для ввода другого конечного значения диапазона "RNG
END", например 1 m, выполнить описанную выше процедуру
изменения и сохранения значения.
Установка Min./Max выполнена.
Нажатием клавиши "[ESC]" дисплей возвращается к индикации
измеренных значений, и на нем отображается актуальное из-
меренное расстояние до поверхности продукта в m (в цифровом
виде) и высота заполнения на гистограмме.
При этом следует учитывать, что эти индицируемые значения об-
ратны друг другу. Если расстояние увеличивается, то значение
4 … 20 mA уменьшается, и наоборот.
6.3 Пересчет индикации
Настройка индикации высоты заполнения в % выполняется в
следующем порядке:
1. Для перехода в операционное меню нажать "OK".
2. Выбрать подменю "MEASURE" и подтвердить нажатием
"OK".
