4 Монтаж
VEGAPULS WL 61 • 4 … 20 mA/HART - двухпроводный
38061-R
U-121123
> 200 mm
(7.87")

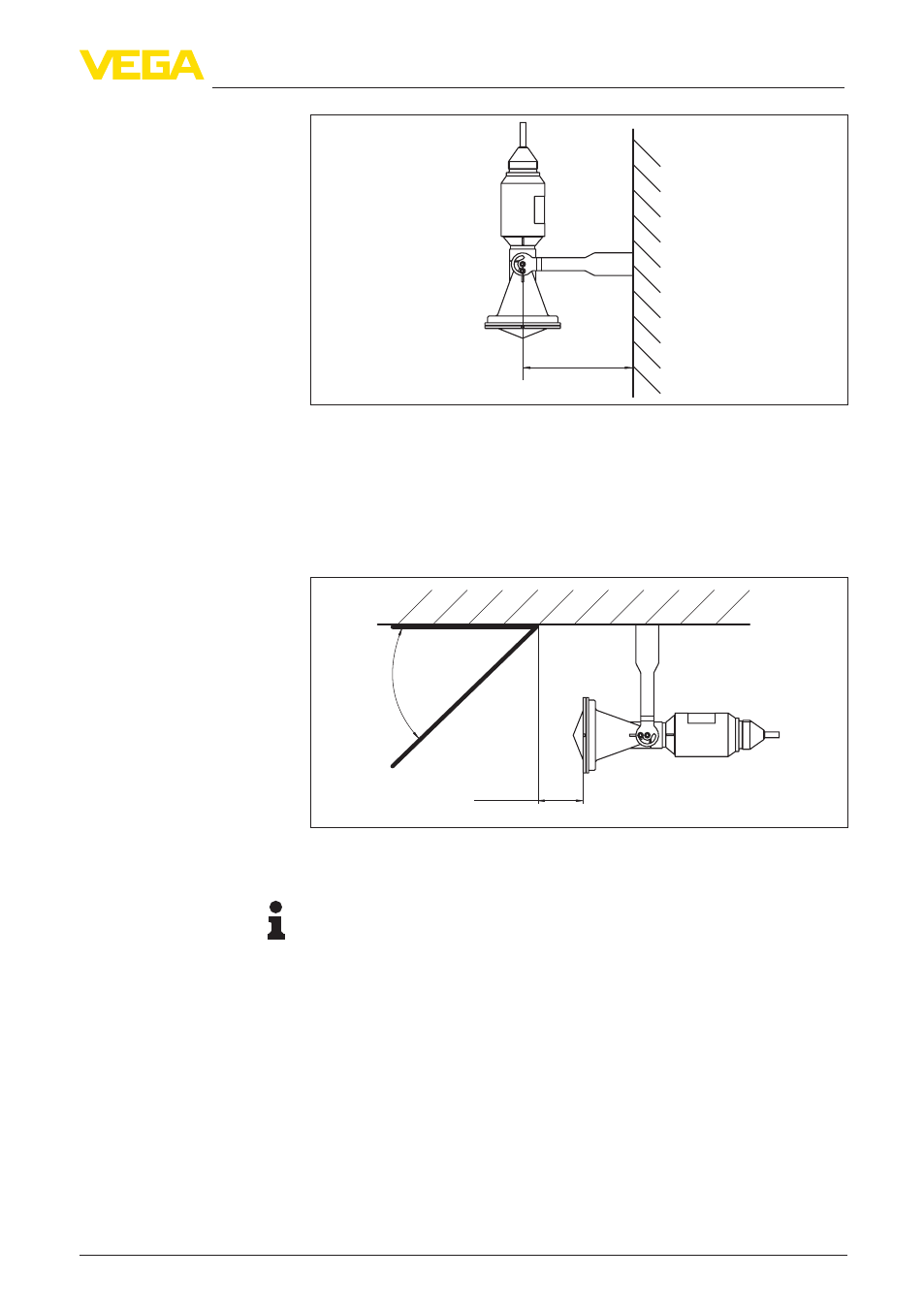

Рис. 8: Вертикальный монтаж на стене с помощью монтажной скобы
длиной 170 мм
В некоторых случаях, например в закрытых камерах ливнеспу-
ска, где между перекрытием и поверхностью воды мало места,
рекомендуется горизонтальный монтаж датчика. При этом
радарный импульс должен направляться к поверхности воды
посредством 45°-дефлектора, например стального листа.
> 50 mm
(1.97")
45
°
Рис. 9: Горизонтальный монтаж на монтажной скобе длиной 170 мм, с
дефлектором, установленным на месте монтажа
Информация:
При таком монтажном положении, базовая плоскость, указанная
в гл. "Технические данные" не действует. В этом случае появля-
ется смещение, которое нужно учесть при выполнении установ-
ки диапазона измерения. Запишите расстояние, измеренное с
дефлектором при минимальном уровне, например 2,5 м. Задайте
это значение для установки Min/начала диапазона измерения.
Определите разность между минимальным и максимальным
уровнем, например 1 м. Тогда расстояние для установки Max по-
лучается 2,5 м - 1 м = 1,5 м. Задайте это значение для установки
Max/конца диапазона измерения.
