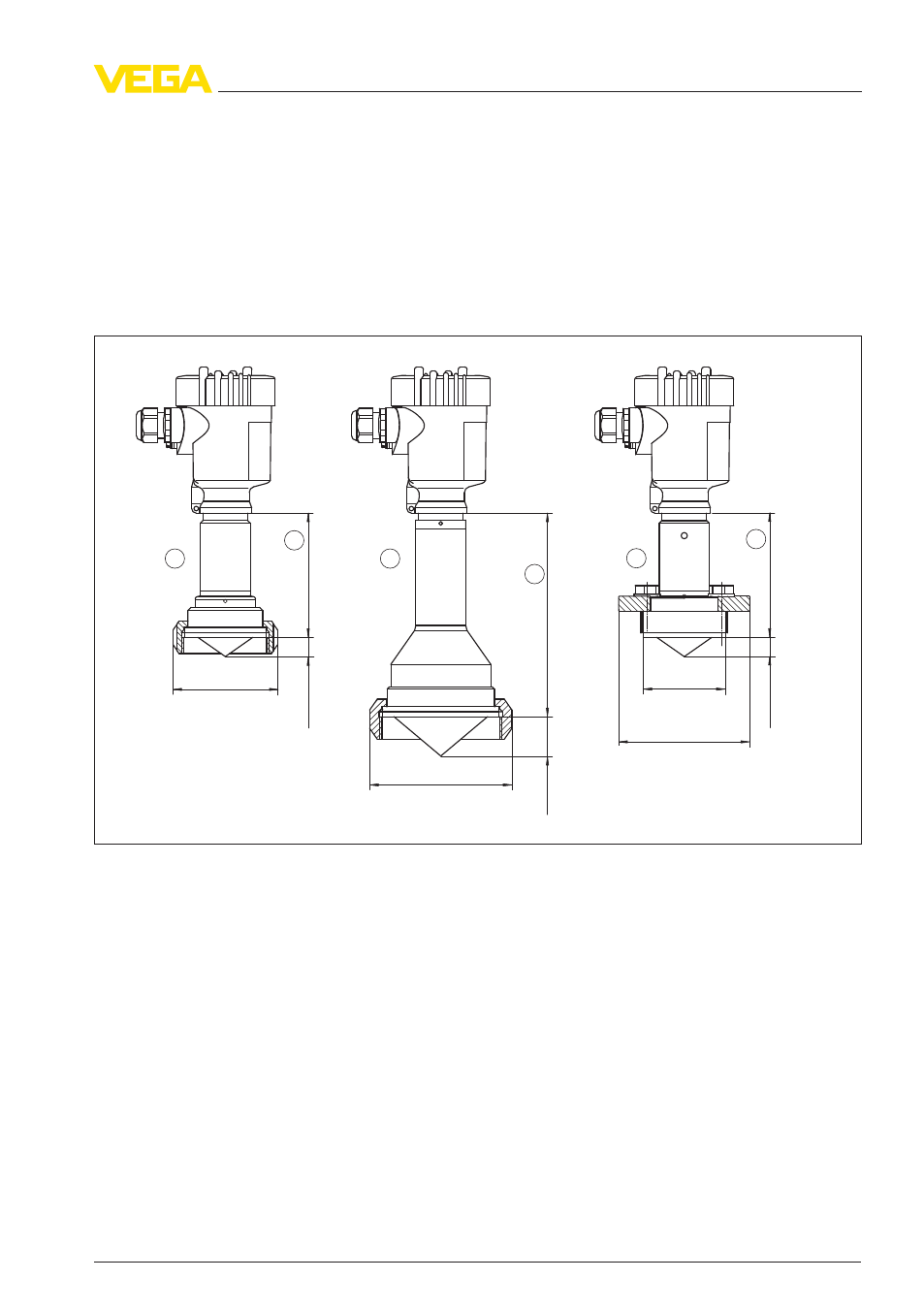

Рис. 45: VEGAPULS 63, гигиеническое присоединение 3
1 Накидная гайка DIN 11851, DN 50 и 2"
2 Накидная гайка DIN 11851, DN 80 и 3"
3 Накидная гайка DIN 11864-2 DN 50
4 Накидная гайка DIN 11864-2 DN 80
5 У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157")
меньше
VEGAPULS 63 , гигиеническое присоединение 4
ø 84 mm
(3.31")
ø 114 mm
(4.49")
163 mm
(6.42")
31,5 mm
(1.24")
100 mm
(3.94")
15,4 mm
(0.61")
1 2
4
4
100 mm
(3.94")
15,4 mm
(0.61")
3
ø 65 mm
(2.56")
ø 105 mm
(4.13")
4
Рис. 46: VEGAPULS 63, гигиеническое присоединение 4
1 SMS DN 51
2 SMS DN 76
3 DRD
4 У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157")
меньше
