VEGAPULS 63 , фланцевое исполнение, для низких температур
202 mm (7.95")
3 3
ø 44 mm
(1.73")
4 mm / 8 mm (0.16" / 0.32")
ø 75 mm
(2.95")
15,5 mm
(0.61")
202 mm (7.95")
31,5 mm
(1.24")
1
2
4 mm / 8 mm (0.16" / 0.32")

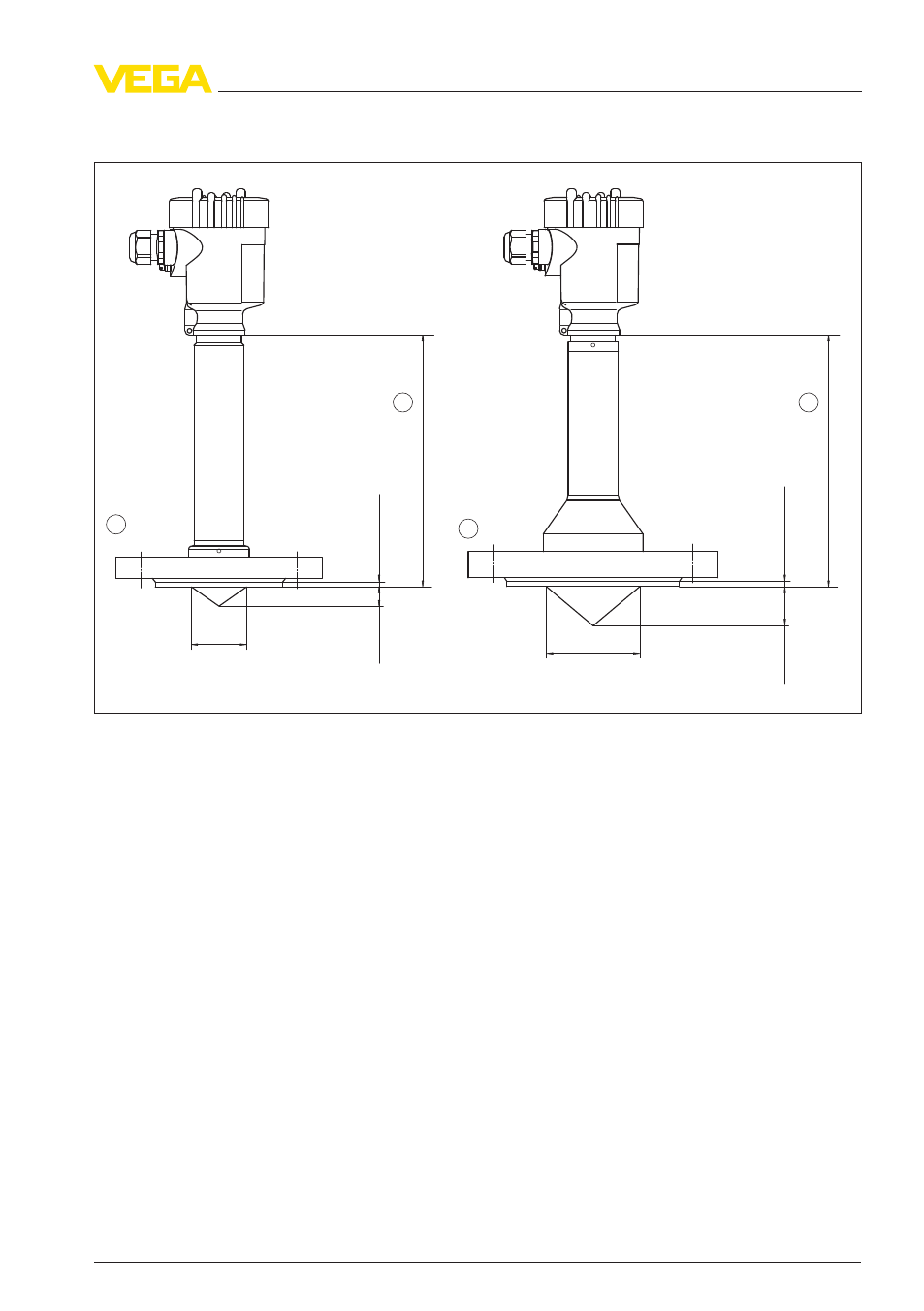

Рис. 42: VEGAPULS 63, фланцевое исполнение, для низких температур
1 DN 50/DN 65 и 2"/2½"
2 от DN 80 и от 3"
3 У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157")
меньше
