I²C
Display
1
2
5 6 7 8
3
4
1
2

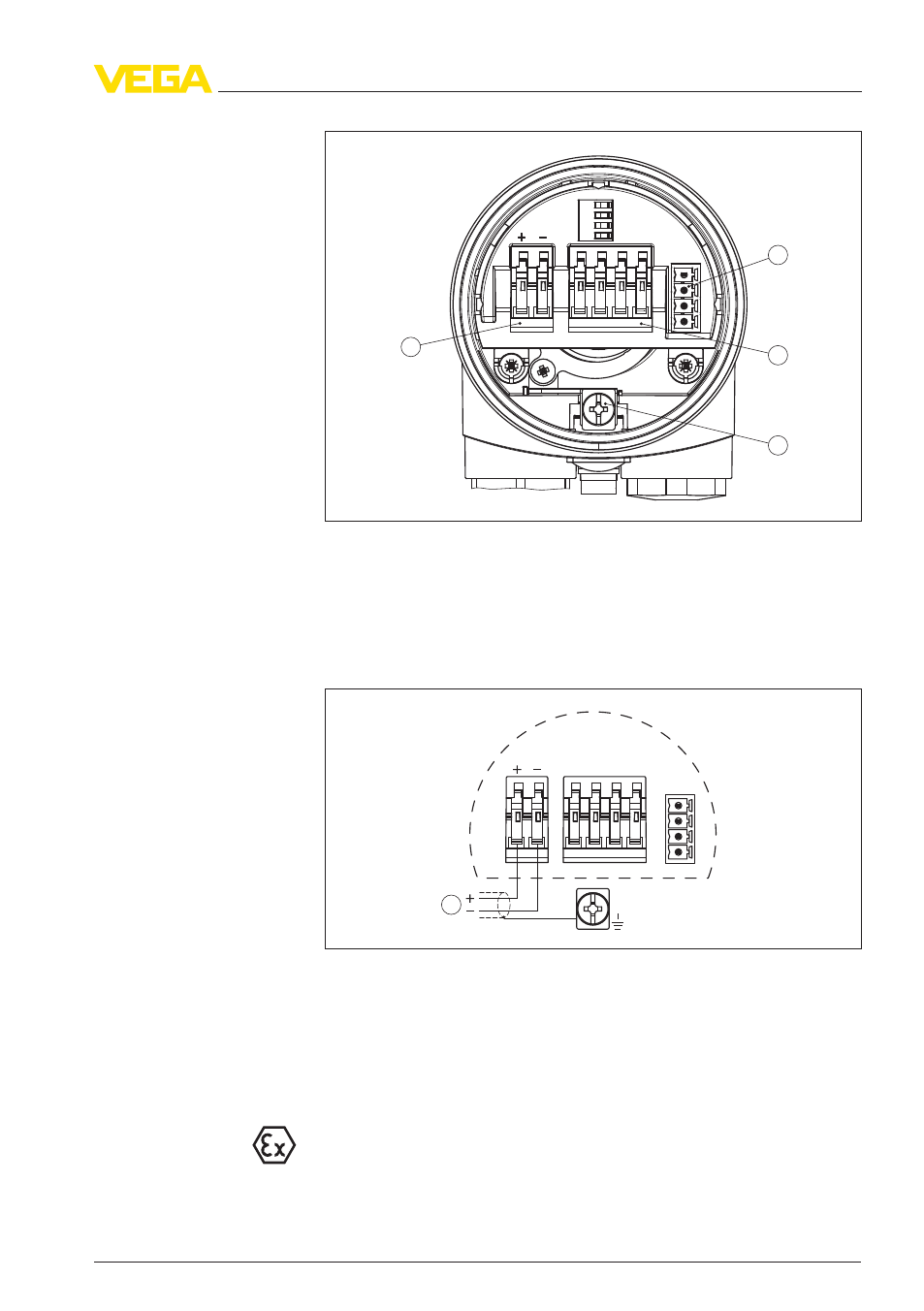

Рис. 17: Отсек электроники и подключения - однокамерный корпус
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Пружинные контакты для источника питания
I2C
Display
1
1
2
5
6
7
8
Рис. 18: Схема подключения (однокамерный корпус)
1
Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения Ex-ia.
Отсек электроники и
подключения
Схема подключения
VEGAPULS
63 • Profibus PA
27
5 Подключение к источнику питания
