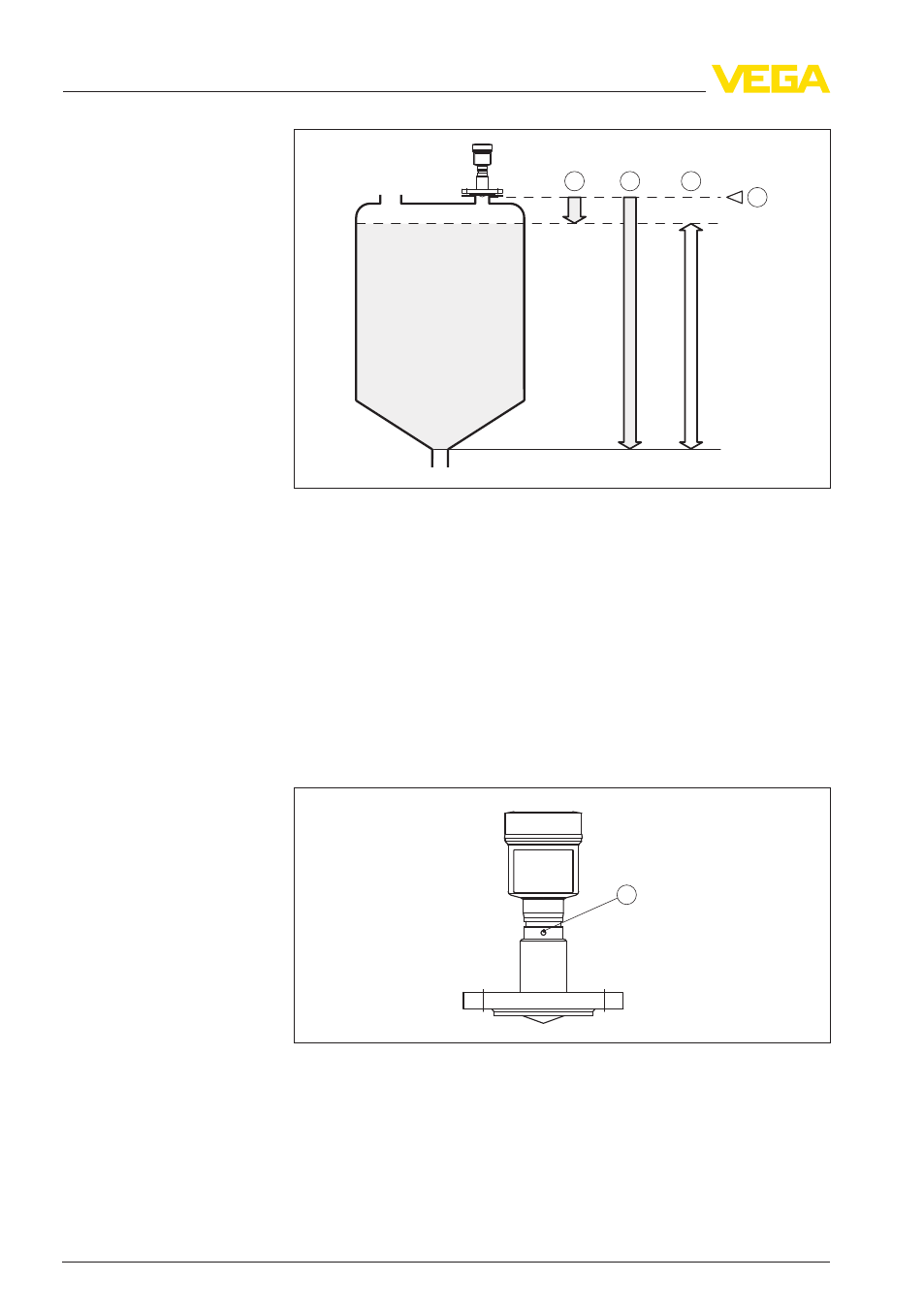

Рис. 3: Диапазон измерения (рабочий диапазон) и максимальное изме-
ряемое расстояние
1
"
Полно"
2
"
Пусто" (макс. измеряемое расстояние)
3
Диапазон измерения
4
Базовая плоскость
Радарные импульсы, излучаемые VEGAPULS 63, являются элек-
тромагнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Положение пло-
скости поляризации обозначено на приборе соответствующими
метками.
1
Рис. 4: Положение плоскости поляризации у VEGAPULS 63
1
Маркирующее отверстие
Плоскость поляриза-
ции
14
VEGAPULS
63 • Profibus PA
