3
2
1

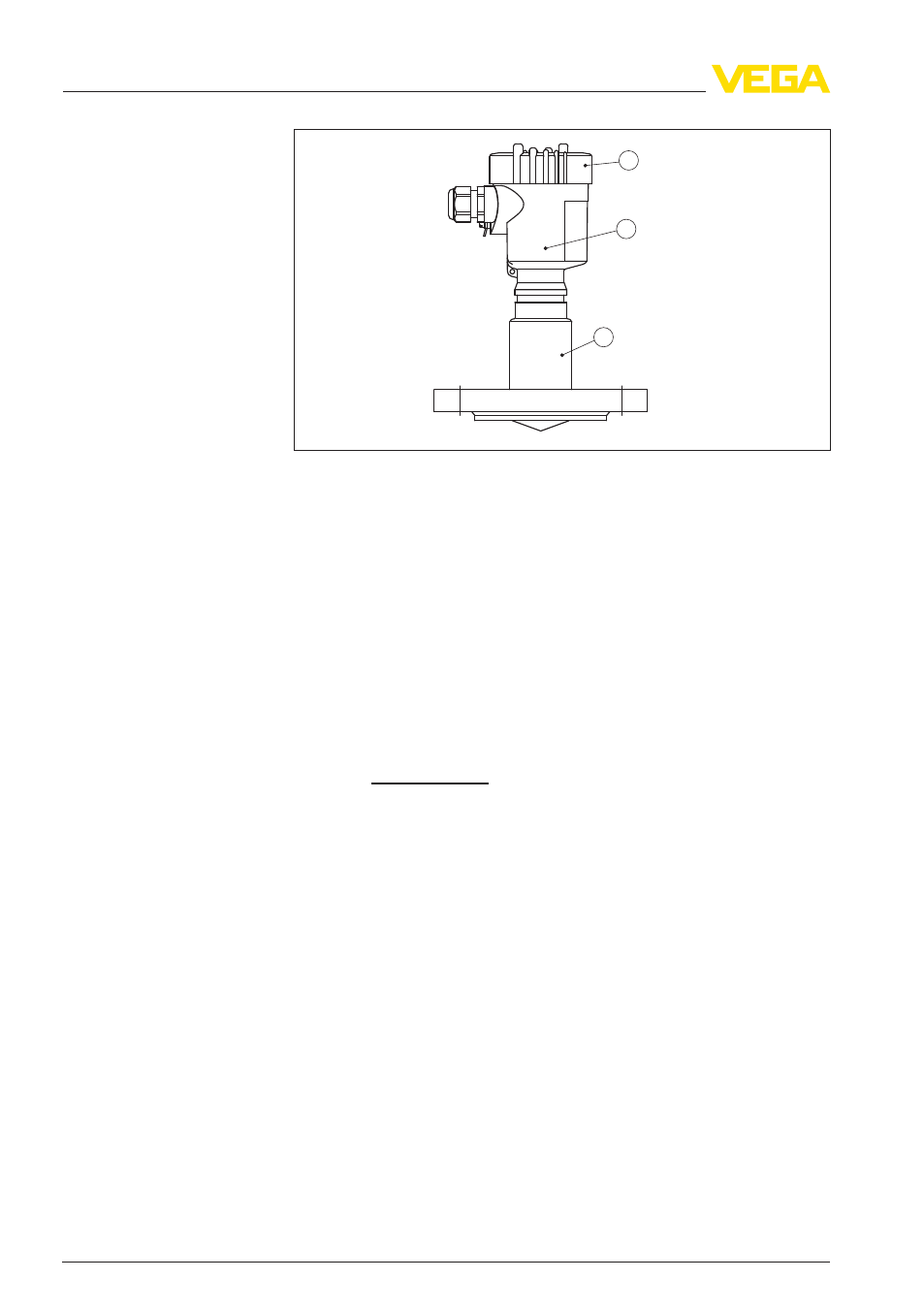

Рис. 1: VEGAPULS 63 в исполнении с фланцем и пластиковым корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с электроникой
3
Присоединение и герметизированная антенная система
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l
Тип устройства
l
Артикул и серийный номер устройства
l
Числовые коды документации
l
Технические данные: разрешения на применение, тип ан-
тенны, тип присоединения, уплотнение/температура процес-
са, сигнальный выход, питание, степень защиты, класс
защиты
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принцип работы
Радарный уровнемер VEGAPULS 63 с частотой излучения прибл.
26 ГГц (диапазон К) обеспечивает непрерывное измерение
уровня и предназначен для применения на малых емкостях с
агрессивными жидкостями при несложных рабочих условиях.
Исполнение электроники "с повышенной чувствительностью"
позволяет применять VEGAPULS 63 на продуктах с плохими
отражательными свойствами или с низким значением диэлек-
трической постоянной e
r
.
Антенна радарного датчика излучает короткие радарные им-
пульсы длительностью прибл. 1 нс и принимает их в виде
эхосигналов, отраженных от поверхности продукта. Время про-
хождения радарного импульса от излучения до приема пропор-
Типовой шильдик
Область применения
Принцип действия
