VEGAPULS 63
,
фланцевое исполнение
31,5 mm
(1.24")
163,5 mm (6.44")
ø 75 mm
(2.95")
3
2
4 mm / 8mm (0.16" / 0.32")
15,5 mm
(0.61")
102 mm (4.02")
ø 44 mm
(1.73")
1
3
4 mm (0.16")

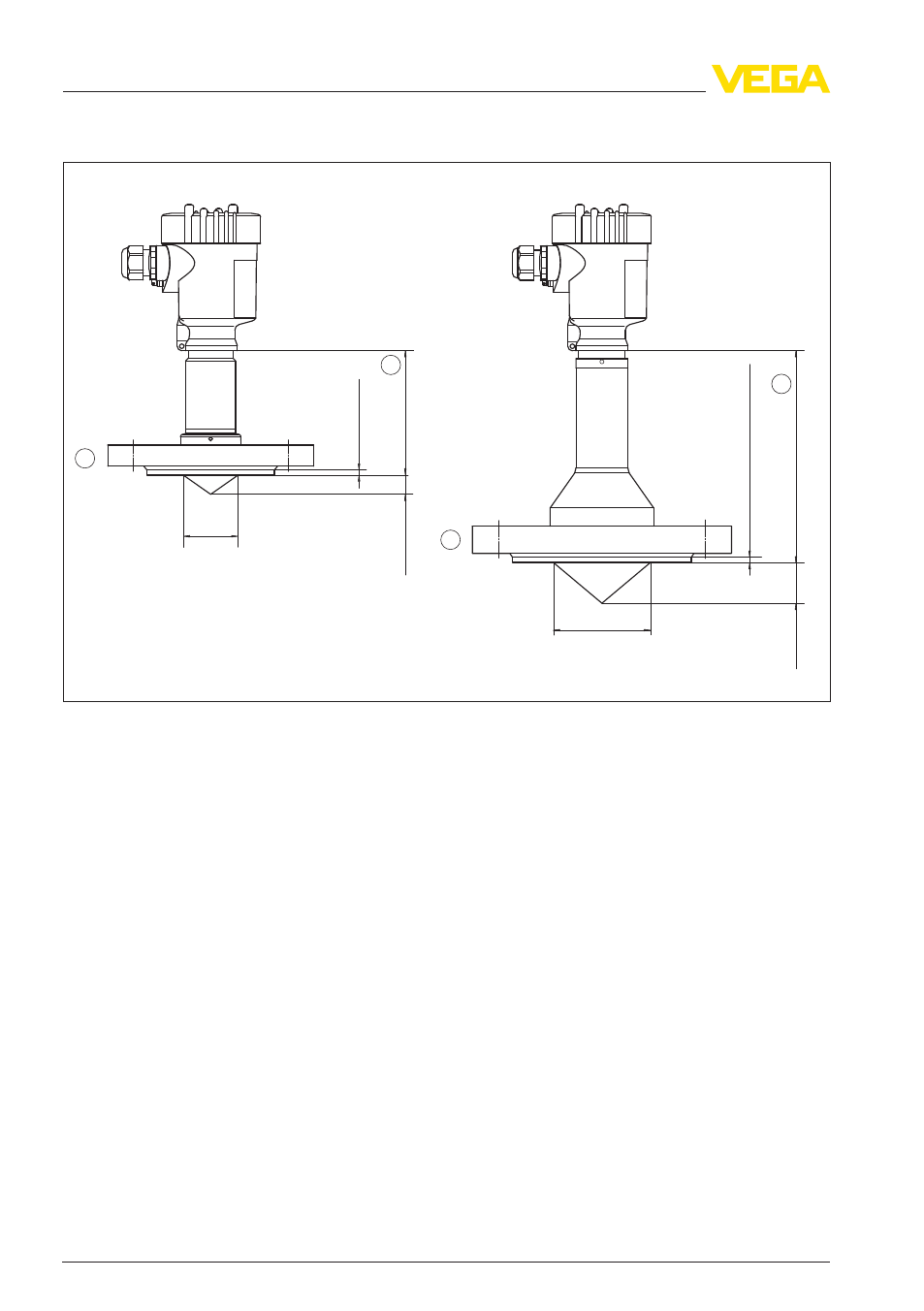

Рис. 41: VEGAPULS 63, фланцевое исполнение
1
DN 50/DN 65
и 2"/2½"
2
от DN 80 и от 3"
3
У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157")
меньше
70
VEGAPULS
63 • Profibus PA
