Display
1 2 I2C

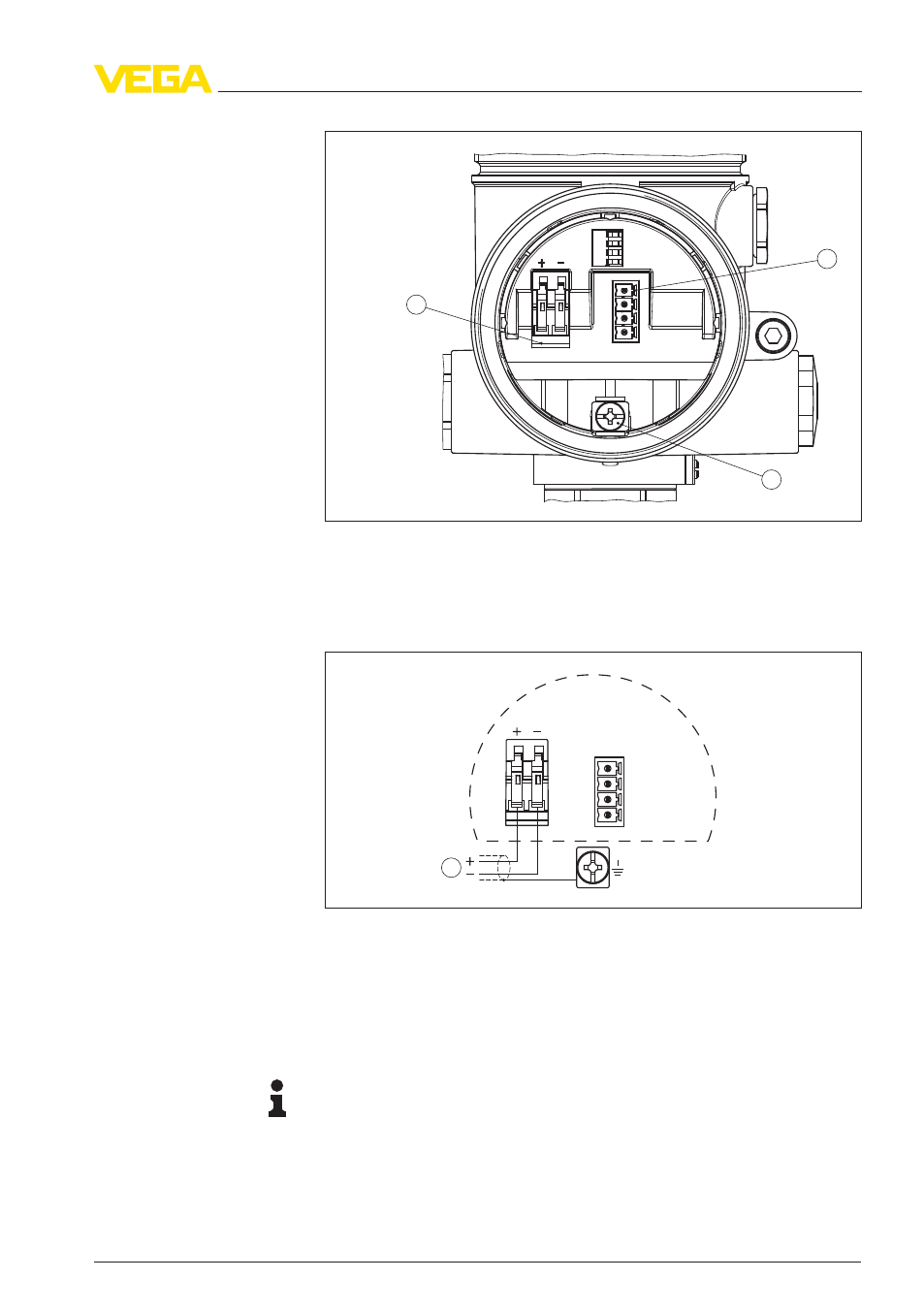

Рис. 21: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex d)
Информация:
Устройства в исполнении Ex d с версией ПО …- 01 и выше, а
также с национальными разрешениями FM или CSA пока не
поставляются.
Отсек подключения
Схема подключения
VEGAPULS 63 • Profibus PA 29
5 Подключение к источнику питания
