5.6 Схема подключения - исполнение IP 66/

IP 68, 1 bar

1

2

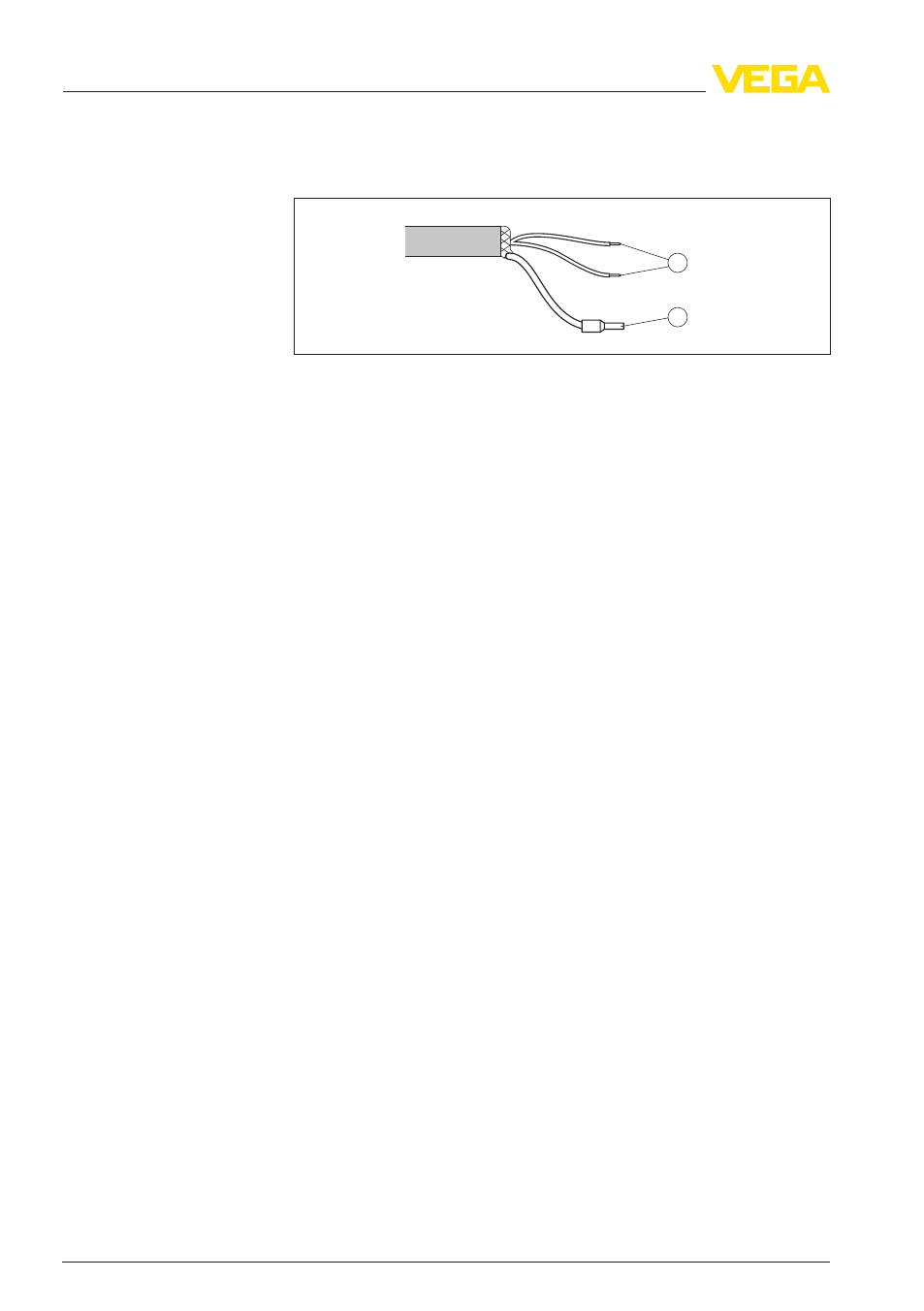

Рис. 27: Назначение проводов соединительного кабеля

1

Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала

2

Экранирование

5.7 Фаза включения

После подключения VEGAPULS 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:

l

Внутренняя проверка электроники

l

Индикация типа устройства, версии ПО и тега (обозначения)
датчика

l

кратковременное обращение байта состояния в значение
неисправности.

Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.

1)

1)

Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.

Назначение проводов
соединительного кабе-
ля

Фаза включения

32

VEGAPULS

63 • Profibus PA

5 Подключение к источнику питания

28446

-RU

-120604
