3 Описание
3.1 Комплектность
В комплект поставки входят:
l
Ультразвуковой уровнемер VEGASON 65
l
Отдельный кабельный ввод
l
Документация
-
Данное руководство по эксплуатации
-
Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
-
"
Указания по безопасности" (при исполнении E
x)
-
При необходимости, прочая документация
VEGASON
65 состоит из следующих частей:
l
преобразователь звука с присоединением (исполнение при-
соединения: фланец, поворотное крепление или резьба),
l
корпус с электроникой (в компактном или выносном испол-
нении),
l
Крышка корпуса, вариант - с модулем индикации и настройки
PLICSCOM
Компоненты прибора могут иметь различное исполнение.
Исполнение A: компактное, с фланцем
Исполнение B: компактное, с поворотным креплением
Исполнение C: с выносным преобразователем, с поворотным
креплением
Исполнение D: с выносным преобразователем, с резьбой
1
2
3
4

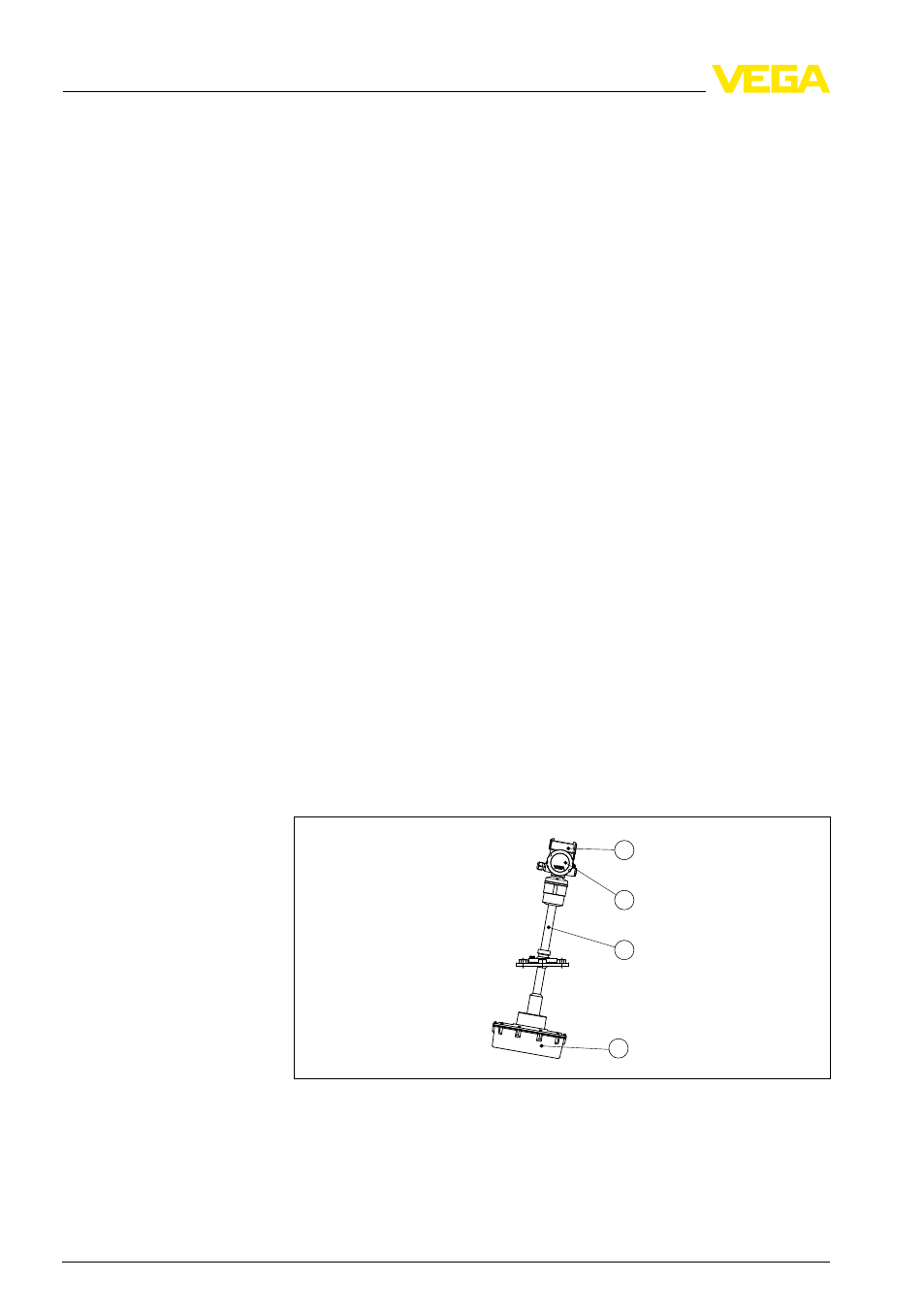

Рис. 1: VEGASON 65 в компактном исполнении с поворотным креплением
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с блоком электроники
3
Поворотное крепление с фланцем
4
Преобразователь звука
Комплект поставки
Составные части
