Инструкция по эксплуатации VEGA VEGASON 65 Foundation Fieldbus
Страница 29
Advertising
3
1
2
3
4
1
2
L1 N
BUS

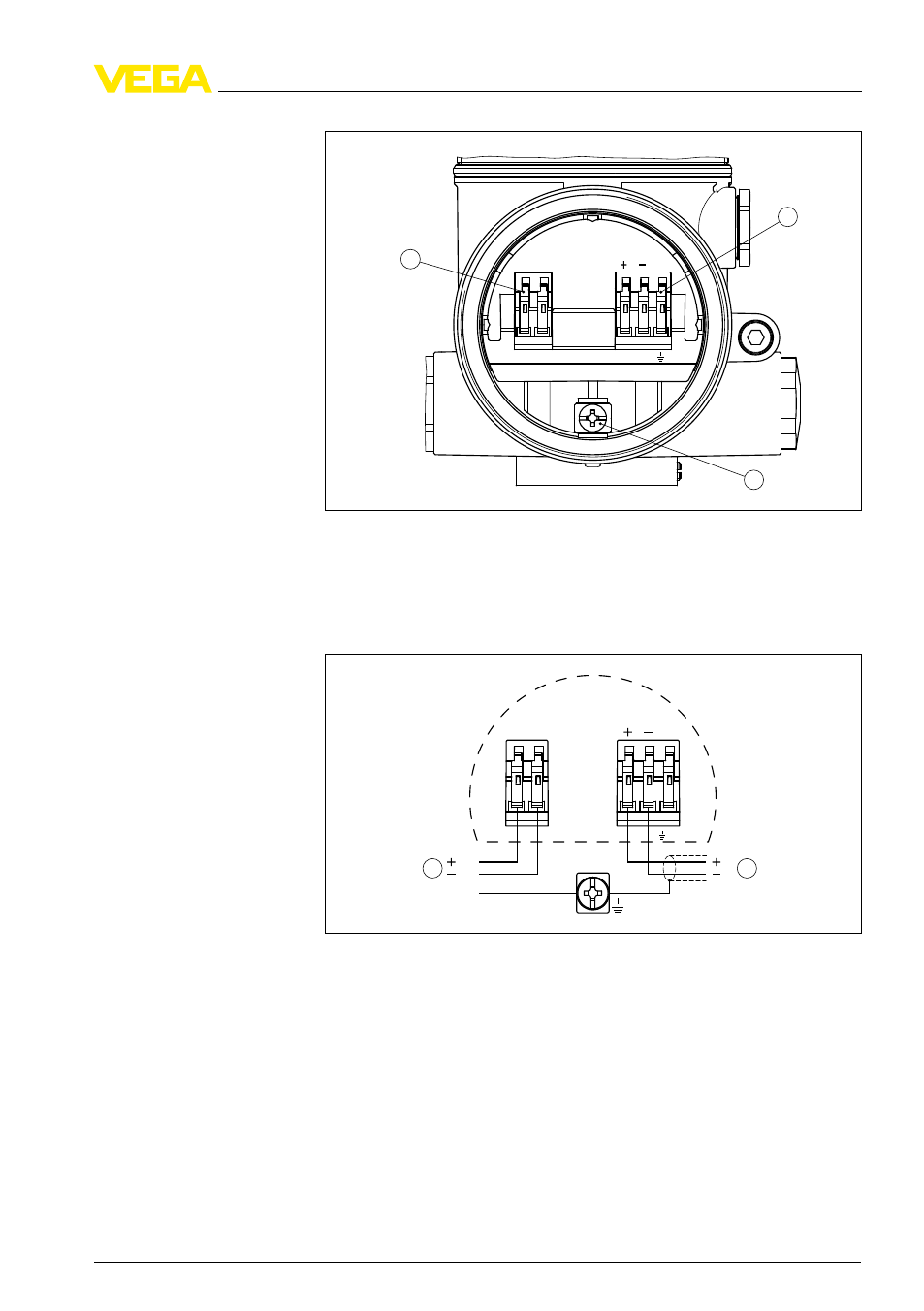

Рис. 22: Отсек подключения (двухкамерный корпус)
1
Контакты для выхода сигнала
2
Клемма заземления для подключения защитного провода и экрана
3
Подпружиненные контакты для источника питания
PE
/ L
/ N
L1 N
1
2
1
2
3
4
BUS
Рис. 23: Схема подключения (двухкамерный корпус)
1
Питание
2
Выход сигнала
Отсек подключения
Схема подключения
VEGASON
65 • F
oundation Fieldbus
29
5 Подключение к источнику питания
28794
-
RU
-100511
